01. 概要

碧山 Systone は高炉スラグと自然鉱石を高温で溶融させて纎維状に作ったロックウールを主原料とし、板状に成形した不燃・断熱・吸音天井材です。 現代建築物の火災安全性の絶対的に必要条件とする不燃性能を発揮し、業務中に効率性を低下させる室内・外の騒音を吸収・遮断させて騒音問題を解決することができます。尚、独特のデザインと寸法精密性は空間インテリアデザインを構成するときに創意的なアイデアを提供致します。

認証

02. 製品特徴

  • 優れた吸音性

    理想的な吸音素材であるミネラルウールで成形されたSystoneは室内の反響音と外部の騒音を抑制して快適な環境を作ります。

  • 様々なデザイン

    Systone は華麗ながらも現代的な雰囲気を演出する新しい感覚を持っており、大型ビルから小規模店舗のインテリアまで多様に演出することが出来ます

  • 無害性

    Systoneは高炉スラグと自然鉱石で製造された環境にやさしい製品です。

  • 施工性

    ナイフや鋸などで容易に切断ができて様々な天井を施工することができます。

  • 高い断熱性

    断熱効果の尺度である熱抵抗が高いので室内の温度を保存し、外部の温度を遮断して冬には暖かくし夏には凉しい環境を造成する効果があります。 (Systone 熱抵抗: KS L 9105規定値以上)

  • 寸法安定性

    製品切断面の寸法と角度などが正確で天井面を一体化させることができるSystoneは、最初の美しい姿を長期間維持することができます。(直角度: 1/1000以下)

  • 軽量性

    Systoneは密度が 500kg/㎥以下である為、他の天井材より軽いです。従って、運搬や取り扱いが容易で建物の自体荷重を減らすことが出来ます

  • 不燃性

    Systoneは韓国産業規格 KS F ISO 1182、KS F 2271の基準に適合した不燃天井材です。

03. 製品物性

項目 単位 性能 試験方法
(KSなど)
KS L 9105
による規定値
12mm 15mm
密度 kg/㎥ 390±20 390±20 KS L 9105 500以下
含水率 1.0 1.0 3.0以下
曲げ破壊荷重 N 160 210 厚さ 12mm : 60以上
厚度 15mm : 90以上
熱抵抗 ㎡·K/W 0.22 0.28 KS F 2277 厚さ 12mm : 0.19以上
厚さ 15mm : 0.23以上
平均吸音率 NRC 0.50~0.60 0.50~0.60 KS F 2805 NRC 0.3 (0.21~0.40)
NRC 0.5 (0.41~0.60)
NRC 0.7 (0.61~0.80)
250㎐, 500㎐,
1,000㎐, 2,000㎐
の算出平均値
難燃性 - 不燃性 KS F ISO 1182,
KS F 2271
不燃性の基準に合格
上記物性は平均試験値ですので、試験条件により変動されることもあります。

04. 製品種類

M-Bar System is ...

石膏ボード下地板に接着剤とStapleを利用してSystoneを施工するSYSTEM

最も堅牢な構造及び高い吸音率 Fissured紋様の標準品と柄加工品の組合を通じる様々なデザイン演出
Systone Firssured (標準品)

ロックウール吸音天井板の標準品
自然なFissured柄で、どんな室内にも適合しインテリアを一層引き立たせます。

  • SF-1200

    規格 : 12×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

  • SF-1200

    規格 : 9X300X600mm

    包装数量 : 24枚(4.32㎡)/BOX

    SMF-440(9T)はCUBE、STRIPE製品との同時出庫のみ可能です。

  • SF-1200

    規格 : 12×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

    SMF-440(9T)はCUBE、STRIPE製品との同時出庫のみ可能です。

Systone CUBE [厚さ15mm製品]

Borderとの組合せで多様な天井を演出するCUBE柄のロックウール吸音天井材

  • SF-1200

    規格 : 15×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

  • SF-1200

    規格 : 15×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

  • SF-1200

    規格 : 15×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

  • SF-1200

    規格 : 15×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

Systone STRIPE [厚さ15mm製品]

Borderとの組合せで多様な天井を演出するSTRIPE柄のロックウール吸音天井材

  • SF-1200

    規格 : 15×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

  • SF-1200

    規格 : 15×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

  • SF-1200

    規格 : 15×300×600㎜

    包装数量 : 18枚(3.24㎡)/BOX

設置図
Installation Method
T-Bar System is ...

多様なEdgeとBarの組合せで幅広い用途の高級インテリア天井を演出する天井SYSTEM

施工が簡便で速い 天井内部の維持管理及び補修が容易である
Systone T-Bar Fissured

最も代表的な柄で、Pin、Background柄と虫柄が組み合わせられた形態

  • STF-400

    規格 : 15×603×603㎜

    包装数量 : 10枚/BOX

    生産可能規格 : 15×603×603㎜

  • STF-410

    規格 : 15×603×603㎜

    包装数量 : 10枚/BOX

    生産可能規格 : 15×594×594㎜

Systone Pinpoint & Sahara
Pinpoint : 大小の直径の円状Pin柄が無方向性の組合せで形成されたタイプ Sahara : Systone の表面にケイ酸(砂)をコーティングした後、塗装してPin柄に加工した製品で、上品で爽やかな質感が感じられるタイプ
  • STF-200

    規格 : 15×603×603㎜

    包装数量 : 10枚/BOX

    生産可能規格 : 15×594×594㎜

    Edge 形態 : Square

    T-Bar 仕様 : 20㎜, 25㎜

  • STF-210

    規格 : 15×603×603㎜

    包装数量 : 10枚/BOX

    生産可能規格 : 15×594×594㎜

    Edge 形態 : Reveal

    T-Bar 仕様 : 20㎜, 25㎜

  • STA-A00

    規格 : 15×603×603㎜

    包装数量 : 10枚/BOX

    Edge 形態 : Square

    T-Bar 仕様 : 20㎜, 25㎜

  • STA-A10

    規格 : 15×603×603㎜

    包装数量 : 10枚/BOX

    Edge 形态 : Reveal

    T-Bar 仕様 : 20㎜, 25㎜

Systone HIGH STYLE

Systone High Styleは視覚的に目立つデザインで、オフィス空間の意匠性を引き立たせます。

  • STC-4110

    規格 : 15×603×603㎜

    包装数量 : 10枚/BOX

    Edge 形態 : Reveal

    T-Bar 仕様 : 25㎜

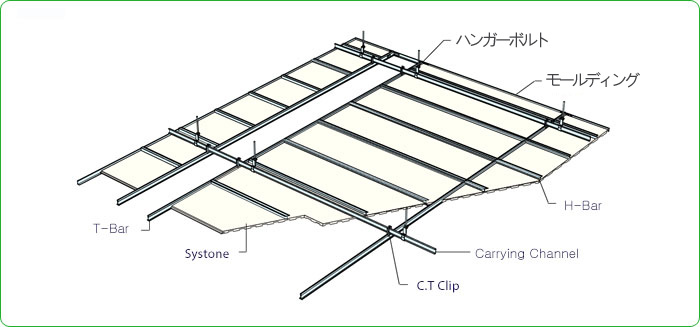

T&H-Bar System is ...

T-BarとH-Barで製品を連結・施工して天井の大規格化を図り、統一感のある雰囲気を演出するSYSTEM

天井面照明及び設備器具の簡略化、集中化が可能 大型空間の演出に適合
Systone T&H-Bar Fissured

シンプルなFissured柄で天井の大規格化を演出するT&H-Bar用スタンダードタイプ

  • STHF-420

    規格 : 15×300(395)×1210(1500)㎜

    包装数量 : 10枚/BOX

    生産可能規格 : 15×300(395)×750~1800㎜

    Edge 形態 : Square/Kerfed

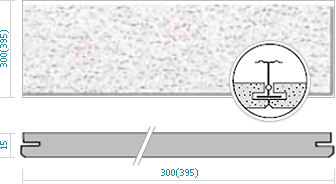

  • STHF-421

    規格 : 15×300(395)×1210(1500)㎜

    包装数量 : 10枚/BOX

    生産可能規格 : 15×300(395)×750~1800㎜

    Edge 形態 : Beveled/Kerfed

Systone T&H-BAR SAHARA

Systoneの表面にケイ酸(砂)をコーティングした後、塗装してPin柄に加工した製品で、上品で爽やかな質感が感じられるタイプ

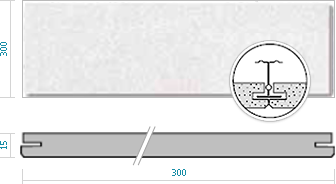

  • STHF-A21

    規格 : 15×300×1210㎜

    包装数量 : 10枚/BOX

    Edge 形態 : Beveled/Kerfed

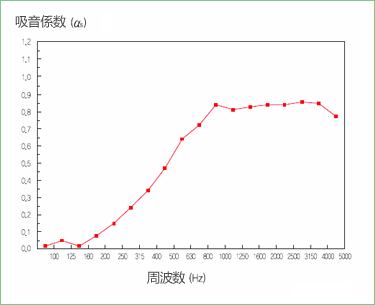

Systone の残響室法吸音率

残響室法吸音率はKS F 2805 残響室内に吸音率の測定方法により、測定周波数 100Hz~5000Hzの範囲で残響室内に試料を入れた状態と入れない状態の残響時間を測定し、KS F 2805に明記された式に従って算出する。

NRC(Noise Reduction Coefficient): 1/3 Octave Band 帯域別に測定した中心周波数 250Hz、500Hz、1000Hz、2000Hz吸音率の算出平均値
周波数(Hz) 吸音係数(αS)
100 0.02
125 0.05
160 0.02
200 0.07
250 0.14
315 0.24
400 0.34
500 0.48
630 0.64
800 0.73
1000 0.84
1250 0.81
1600 0.83
2000 0.84
2500 0.84
3150 0.86
4000 0.85
5000 0.78
NRC 0.57

製品名 : Systone Fissured 12mm

試験機関 : 防災試験研究院

試験条件 : 温度=10±1℃、湿度: 65±5%R.H.

カタログに記載された吸音性に関するDATAは、提示された条件の下での性能測定結果で、環境条件により変化することがあります。
