01. 概要

Byucksan Base Panel

BACE 是 Byucksan Autoclaved Cement Extrusionの略語で、Cementを主原料として押出成形して高温(180℃)、高圧(10 気圧)で蒸気養生した製品で、軽量で強度が高く表面が美麗な組立式パネルです

認証

02. 製品特徴

用途
建築用 : 建築物外壁、内壁、床、仕切り、階段などインテリジェントビル
遮音用 : 高速道路、国道、鉄道の反射型遮音板
  • 耐久性

    耐久性、耐融解性が優れて強度が高いです

  • 軽量性

    1㎡当たり重量が40kg~60kgで建物の構造費を削減することができます

  • 安定性

    高圧蒸気養生ですので、施工後収縮、膨張、捻れが少ないです

  • 不燃性

    不燃性が優れて火災の発生時に火災拡散の防止効果が優れます

  • 意匠性

    建物の外観によりパネルの表面が多様にすることができます

  • 仕上性

    ボーンタイル、ペイントなどを自由に仕上施工が可能です

  • 耐震性

    理想的な組立方法により施工されて地震による衝撃を吸収します

  • 環境性

    自然環境と人間にやさしい無石綿製品です

03. 製品物性

項目 検査項目 単位 詳細基準 備考
重量 素材比重 g/㎤ 2.0 以下 KS F 4735
物理的性能 曲げ強度 N/㎟ 14.0 以上 KS F 4735
圧縮強度 N/㎟ 39.2 以上 -
耐凍結融解性 - 外観の変化及び中間剥離があってはならない KS F 4735
水に関する特性 吸収率 % 18 以下 KS F 4735
含水率 % 8 以下 -
吸収による長さ変化率 % 0.12 以下 KS F 4735
遮音 遮音性 Rw 24 以上 KS F 4735
最大変位量 弾性変位量 : 50 以下,
永久残留変位量 :LA/500 以下
KS F 4735
耐荷重等級 kPa 1号(1970㎜) : 3.4 以上,
2号(3970) : 2.8 以上 3.4未満
KS F 4735
衝撃 - 貫通しないこと KS F 4735

04. 製品種類

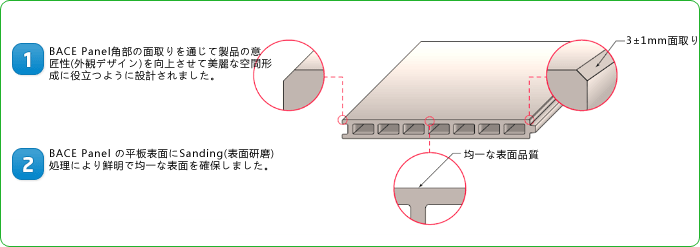

製品特徴

Bace Panel 产品特征

  • 1. BACE Panel角部の面取りを通じて製品の意匠性(外観デザイン)を向上させて美麗な空間形成に役立つように設計されました
  • 2. BACE Panelの平板表面にSanding(表面研磨)処理により鮮明で均一な表面を確保しました
製品形状

Bace Panel 产品形状

製品規格
規格 断面形状 標準幅
(㎜)
(目地入れ)
最大長さ
(㎜)
重量 用途
kg/m kg/㎡
BN-3550 500 2,700 19.74 40 外装/内装/床
BN-3560 600 2,700 23.12 39 外装/内装/床
BN-5050 500 4,000 24.50 49 外装/内装/床
BN-5060 600 4,000 30.52 51 外装/内装/床
BN-6050 500 5,000 29.50 59 外装/内装
BN-6060 600 5,000 33.70 56 外装/内装
BNS-5050 500 4,000 24.50 49 外装/内装/遮音壁
BNST-5060 600 4,000 29.40 49 外装/内装
L-145 60X145 4,000 10.73 外装/内装
コーナー/まぐさ
L-190 50X190 4,000 11.70 外装/内装
コーナー/まぐさ
L-300 60X292 4,000 17.50 外装/内装
コーナー/まぐさ
笠木/階段
L-430 60X430 5,000 25.00 外装/内装
コーナー/まぐさ
笠木/階段
L-600 60X592 5,000 35.00 外装/内装
コーナー/まぐさ
笠木
BNEX
[露出コンクリート デザインパネル]
35T、50Tの最大長さまで生産可能、コーンの間隔及び個数は調整可能です(*協議後生産)
コーンの形状及び大きさ : Φ30㎜ | Depth : 3㎜
CN[カラーパネル] カラー :赤色、黄色、黒色
BACE Panel の標準規格は事前に通知をせずに変更することがあり、現場条件により変更されることがあります 水がよくかかる外部の床にはなるべく使用しないで下さい。(表面汚染及び変色の原因となることがあります。) 天然鉱物が原材料として使用されますので、異色現象が現われることがであります コーナー型 BACE Panel は特許庁にデザインが登録された製品で、[デザイン保護法]により保護される製品です
附属鉄物の例
    • Bace Panel 金属附属物示例

      ㅁ-PIPE
      規格 AXBXt
      例) 100X50X3.2
      許容誤差(長さ、厚さ)
      ±0.30 ㎜
      長さ
      6 m
    • Bace Panel 金属附属物示例

      L-ANGLE
      規格 AXBXt
      例) 50X50X6
      許容誤差(長さ、厚さ)
      ±0.30 ㎜
      長さ
      10 m
    • Bace Panel 金属附属物示例

      Z-CLIP
      規格 AXBXt
      例) 50X50X6
      許容誤差(長さ、厚さ)
      ±0.50 ㎜
    • Bace Panel 金属附属物示例

      六角 BOLT
      規格
      M10X32
      許容誤差(長さ、厚さ)
      ±0.50 ㎜
    • Bace Panel 金属附属物示例

      ㄷ-CHANNEL
      規格 (AXBXt)Xt1
      例) 100X50X5X7.5
      許容誤差(長さ、厚さ)
      ±0.30 ㎜
      長さ
      10 m
    • Bace Panel 金属附属物示例

      L-CLIP
      規格 AXBXt
      例) 50X50X6
      許容誤差(長さ、厚さ)
      ±0.50 ㎜
    • Bace Panel 金属附属物示例

      四角 NUT
      規格 AXBXt
      例) 25X60X6
      許容誤差(長さ、厚さ)
      ±0.50 ㎜
    • Bace Panel 金属附属物示例

      ANCHOR BOLT
      規格
      例) Φ12
      長さ
      100 ㎜
ベースパネルの附属鉄物の規格は、建物の規模及び現場条件により変動されることがあります

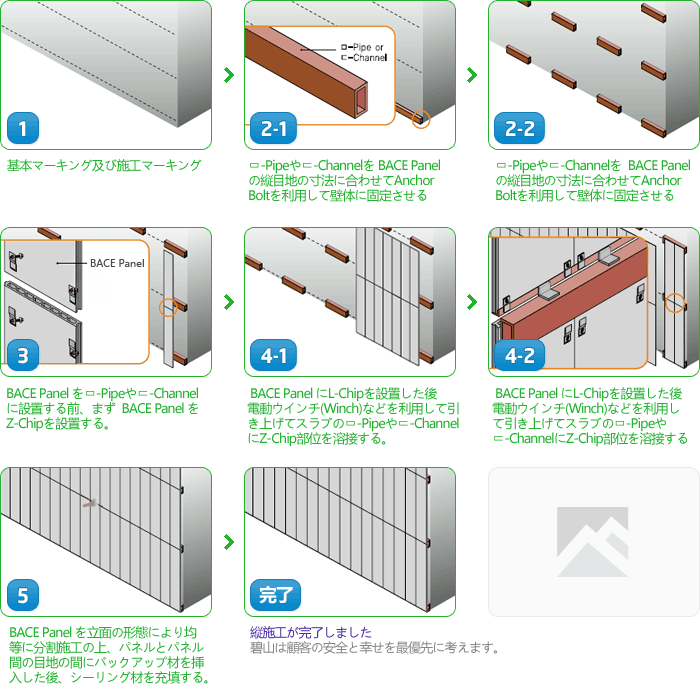

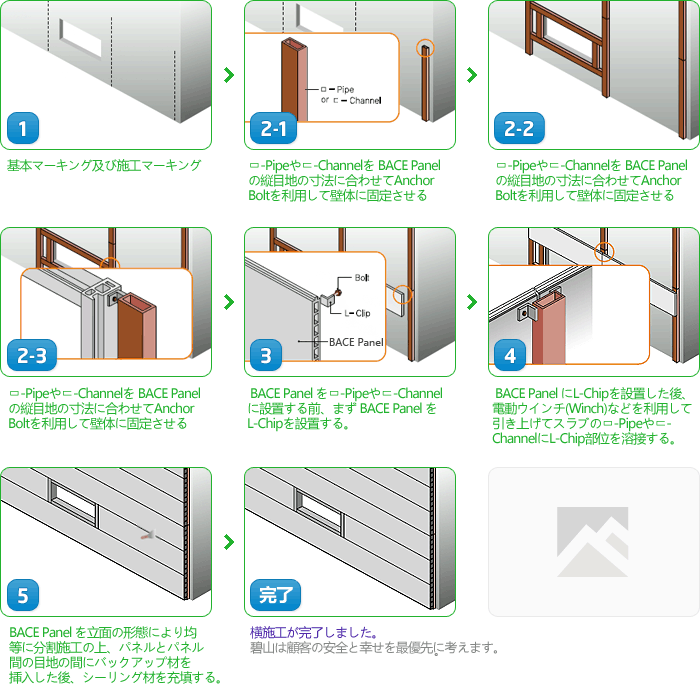

施工方法 需要备注(参照产品说明书)

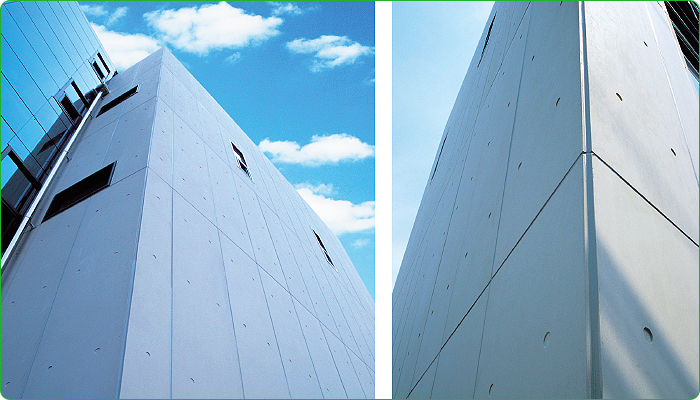

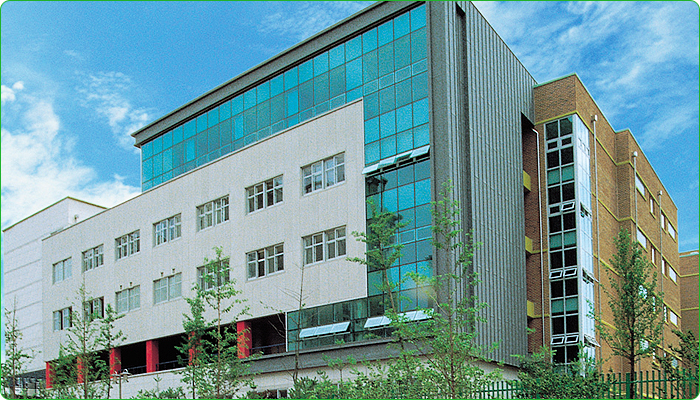

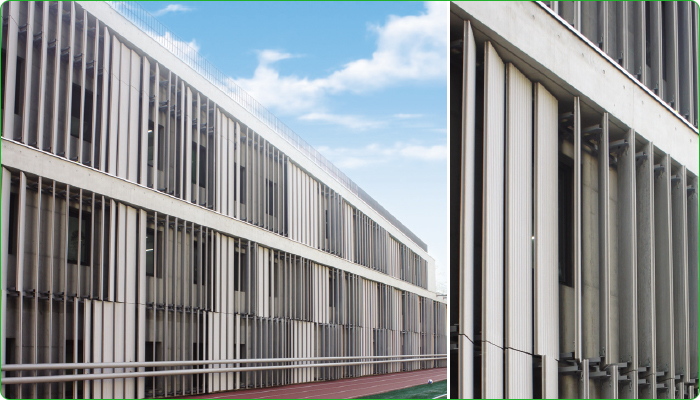

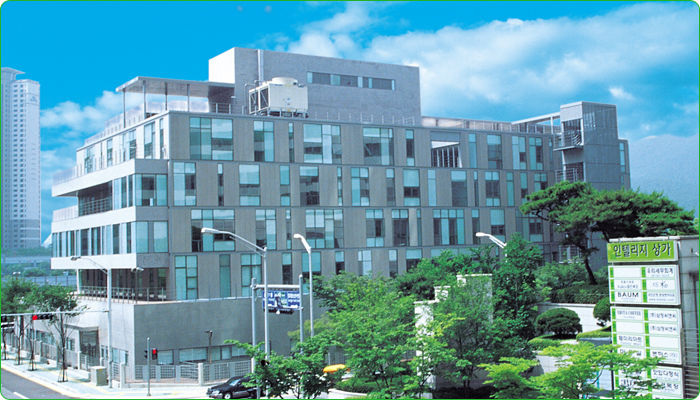

施工事例
仁川场基小学
宗実大学生会館
大邱 不老洞クンセンビル
盆唐警察署
