01. 概要
碧山 Systone是将高炉矿渣和自然矿石在高温下融化后制成纤维板状，这种以矿棉为主原料的天花板板材具有不燃、隔热和吸音的特点，其不燃性在现代化建筑中发挥着重要的安全作用。该板材可以吸收和隔离室内的外噪音，并且设计独特，尺寸精密，可使室内的装修效果有着很强的创意性。
认证
02. 产品特征
-
卓越的隔音性能
矿棉合成的Systone是理想的隔音材料，可以有效的吸收和阻隔室内外噪音，创造一个愉快的生活环境
-
多样的设计
Systone不但适合具有华丽现代气氛的新概念大厦，也适合中小型卖场的室内装修
-
无害性
Systone是以高炉矿渣和自然矿石为材料的环保产品。
-
施工方便
用刀和锯可进行简单的切割，可以完成各种天花板施工。
-
出色的隔热性
表示隔热效果的尺度参数热电阻很高，可以有效地保持室内温度，隔断室外温度，达到冬暖夏凉的效果。(Systone热电阻：大于KSL9105的规定值）
-
尺寸稳定性
产品隔热面的尺寸和角度等可以准确的和顶棚吻合，使得Systone可以长久的保持原有的美观状态。
-
重量轻
Systone的密度小于500kg/m³ ，低于其他天花板板材，搬运和安装都更加方便，并且减少了建筑物自身的负荷。
-
不燃性
Systone是符合韩国产业规格KS F ISO 1182、KS F2271的不燃性天花板板材。
03. 产品的物理性质
| 类别 | 单位 | 性能 | 实验方法 （KS等） |
KS L 9105 规定值 | |
| 12mm | 15mm | ||||
| 密度 | kg/㎥ | 390±20 | 390±20 | KS L 9105 | 500以下 |
|---|---|---|---|---|---|
| 含水率 | ％ | 1.0 | 1.0 | 3.0以下 | |
| 抗弯曲破损荷重 | N | 160 | 210 | 厚度 12mm : 60以上 厚度 15mm : 90以上 |
|
| 热电阻 | ㎡·K/W | 0.22 | 0.28 | KS F 2277 | 厚度 12mm : 0.19以上 厚度 15mm : 0.23以上 |
| 平均吸音率 | NRC | 0.50~0.60 | 0.50~0.60 | KS F 2805 | NRC 0.3 (0.21~0.40) NRC 0.5 (0.41~0.60) NRC 0.7 (0.61~0.80) 250㎐, 500㎐, 1,000㎐, 2,000㎐ 频率下吸音率的算数平均值 |
| 阻燃性 | - | 不燃性 | KS F ISO 1182, KS F 2271 |
符合不燃性基准 | |
| 上记数据是实验平均值，实验条件不同，结果可能略有变化。 | |||||
04. 产品种类

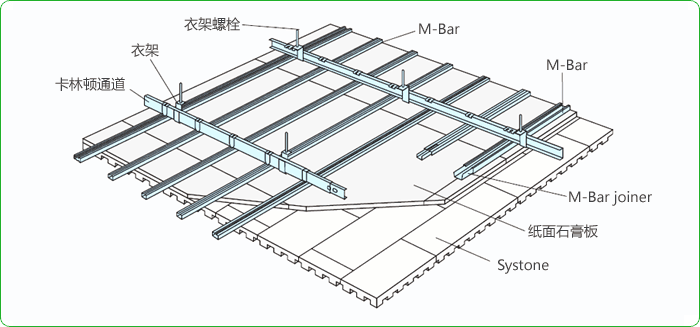

M-Bar System is ...
在石膏板的止移板上使用结合剂和U形钉进行Systone施工的系统
最坚固的结构和优秀的吸水性 裂纹标准产品和条纹加工品组合成多种多样的设计Systone Fissured(标准品)
矿棉隔音天花板标准品
自然的裂缝花纹适合所有的室内装修，增强了装修效果。
-
规格 : 12×300×600㎜
包装数量 : 18张(3.24㎡)/BOX
-
规格 : 9X300X600mm
包装数量 : 24张(4.32㎡)/BOX
SMF-440(9T)须与CUBE、STRIPE商品同时供货
-
规格 : 12×300×600㎜
包装数量 : 18张(3.24㎡)/BOX
SMF-440(12T)须与CUBE、STRIPE商品同时供货。

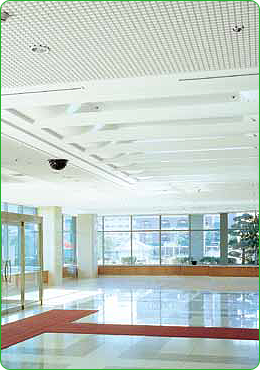

Systone CUBE [产品厚度为15mm]
与Border一同组合出多种CUBE花纹的矿棉隔音天花板
-
规格 : 15×300×600㎜
包装数量 : 18张(3.24㎡)/BOX
-
规格 : 15×300×600㎜
包装数量 : 18张(3.24㎡)/BOX
-
规格 : 15×300×600㎜
包装数量 : 18张(3.24㎡)/BOX
-
规格 : 15×300×600㎜
包装数量 : 18张(3.24㎡)/BOX

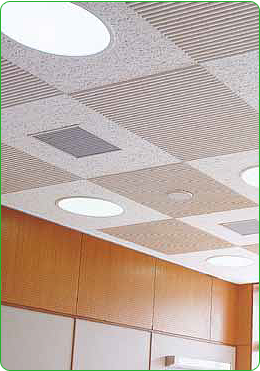

Systone STRIPE [厚度为15毫米的产品]
与Border一同组合出多种STRIPE花纹的矿棉隔音吊顶板
-
规格 : 15×300×600㎜
包装数量 : 18张(3.24㎡)/BOX
-
规格 : 15×300×600㎜
包装数量 : 18张(3.24㎡)/BOX
-
规格 : 15×300×600㎜
包装数量 : 18张(3.24㎡)/BOX
安装图

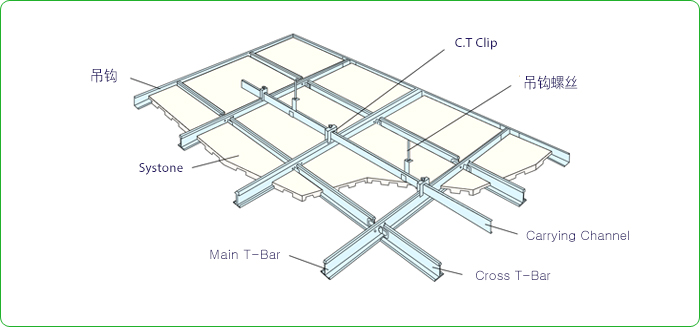

T-Bar System is ...
多样的Edge和Bar组合出多用途的高级天花板系统
施工方便快捷 天花板内部的维护维修十分容易Systone T-Bar Fissured
由Pin、Backgruond等最有代表性的花纹和虫形花纹组合而成
-
规格 : 15×603×603㎜
包装数量 : 10张/BOX
可生产的规格 : 15×603×603㎜
-
规格 : 15×603×603㎜
包装数量 : 10张/BOX
可生产的规格 : 15×594×594㎜
Systone Pinpoint & Sahara
-
规格 : 15×603×603㎜
包装数量 : 10张/BOX
可生产的规格 : 15×594×594㎜
Edge 形态 : Square
T-Bar 式样 : 20㎜, 25㎜
-
规格 : 15×603×603㎜
包装数量 : 10张/BOX
可生产的规格 : 15×594×594㎜
Edge 形态 : Reveal
T-Bar 式样 : 20㎜, 25㎜
-
规格 : 15×603×603㎜
包装数量 : 10张/BOX
Edge 形态 : Square
T-Bar 式样 : 20㎜, 25㎜
-
规格 : 15×603×603㎜
包装数量 : 10张/BOX
Edge 形态 : Reveal
T-Bar 式样 : 20㎜, 25㎜
Systone HIGH STYLE
SystoneHigh Style以视觉上突出的设计将办公室装潢显得更出色。
-
规格 : 15×603×603㎜
包装数量 : 10张/BOX
Edge 形态 : Reveal
T-Bar 式样 : 25㎜

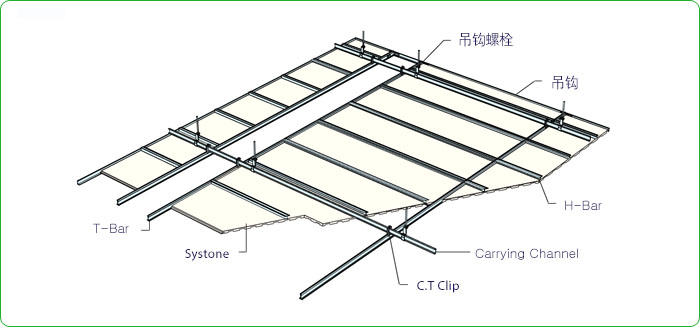

T&H-Bar System is ...
产品之间用T-Bar和H-Bar连接以营造规格大气、具有统一感的系统
简化集中化天花板表面的照明和设备 适合大型空间的装修Systone T&H-Bar Fissured

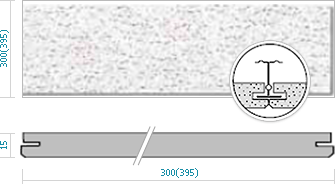

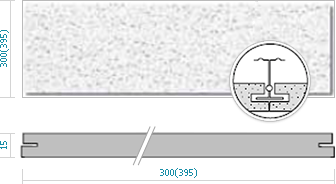

简洁的裂缝式花纹突显天花板的规格大气，T&H-Bar用标准类型
-
规格 : 15×300(395)×1210(1500)㎜
包装数量 : 10张/BOX
可生产的规格 : 15×300(395)×750~1800㎜
Edge 形态 : Square/Kerfed
-
规格 : 15×300(395)×1210(1500)㎜
包装数量 : 10张/BOX
可生产的规格 : 15×300(395)×750~1800㎜
Edge 形态 : Beveled/Kerfed

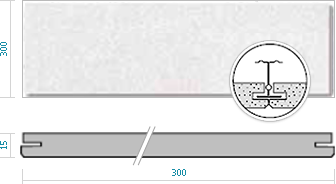

Systone T&H-BAR SAHARA
Systone表面镀硅砂（沙）并喷涂颜色后再加工成Pin花纹，让人感觉高贵又清新
-
规格 : 15×300×1210㎜
包装数量 : 10张/BOX
Edge 形态 : Beveled/Kerfed

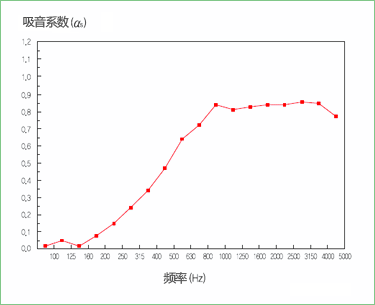

覆盖板的残响室法吸音率
残响室法吸音率是根据 KS F 2850 残响室吸音率测定方法，分别测定 100Hz—5000Hz 频率范围内有无测试样品两种情况下的回声时间，代入 KS F 2850 的吸音率公式计算而得。
NRC(Noise Reduction Coefficient) : 1/3倍频带的中心频率250Hz, 500Hz, 1000Hz, 2000Hz下的吸音率的平均值| 频率(Hz) | 吸音系数(αS) |
| 100 | 0.02 |
|---|---|
| 125 | 0.05 |
| 160 | 0.02 |
| 200 | 0.07 |
| 250 | 0.14 |
| 315 | 0.24 |
| 400 | 0.34 |
| 500 | 0.48 |
| 630 | 0.64 |
| 800 | 0.73 |
| 1000 | 0.84 |
| 1250 | 0.81 |
| 1600 | 0.83 |
| 2000 | 0.84 |
| 2500 | 0.84 |
| 3150 | 0.86 |
| 4000 | 0.85 |
| 5000 | 0.78 |
| NRC | 0.57 |
安装图
产品名称 : systone Fissured 12mm
实验机构 : 灾害预防实验研究院
实验条件 : 温度 = 10±1℃, 湿度 = 65±5%R.H.
上面记载的吸音率数据是在上述条件下测定的结果， 测试环境变化时测试结果也可能不同。
