01. 概要
BACE 是 Byucksan Autoclaved Cement Extrusion的缩写，是以水泥为主原料压缩成型后，在高温(180℃)、高压(10 大气压)下使用蒸汽养护而制成的产品，重量轻，强度高，是一种外观漂亮大方的组合式外墙板。
认证
02. 产品特征
用途
- 建筑用 : 建筑物外墙，内墙，地面，隔断，楼梯等智能建筑
- 隔音用 : 高速公路, 国道, 铁道的反射型隔音板
-
耐久性
耐久性优秀，耐溶解性好，强度高
-
重量轻
每平方米的重量为４０－６０公斤，降低了建筑物的构造费用
-
稳定性
高压蒸汽养生而成，施工后收缩、膨胀、变形小
-
不燃性
不燃性优秀，火灾发生时可有效的防止火灾扩散
-
装饰性
根据建筑物外观要求，墙板表面可加工成多种样式
-
收尾性
可直接进行瓷砖粘贴，油漆等收尾作业
-
耐震性
按照标准的安装方法进行施工可以吸收地震时的地震波的冲击
-
环境性
充分考虑了自然环境和人文因素，是不含有石棉成分的产品
03. 产品的物理性质
| 项目 | 检查项目 | 单位 | 详细规格 | 备注 |
|---|---|---|---|---|
| 重量 | 材料比重 | g/㎤ | 2.0 以下 | KS F 4735 |
| 物理性能 | 弯曲强度 | N/㎟ | 14.0 以上 | KS F 4735 |
| 压缩强度 | N/㎟ | 39.2 以上 | - | |
| 耐冻结溶解性 | - | 不发生外表变化和中间脱离现象 | KS F 4735 | |
| 与水有关的特性 | 吸水率 | % | 18 以下 | KS F 4735 |
| 含水率 | % | 8 以下 | - | |
| 吸水引起的长度变化 | % | 0.12 以下 | KS F 4735 | |
| 隔音 | 隔音性 | Rw | 24 以上 | KS F 4735 |
| 最大移位量 | ㎜ | 弹性位移量 : 50 以下, 永久残留位移量 :LA/500 以下 |
KS F 4735 | |
| 内荷重等级 | kPa | 1号(1970㎜) : 3.4 以上, 2号(3970) : 2.8 以上 小于3.4 |
KS F 4735 | |
| 冲击 | - | 不贯通 | KS F 4735 |
04. 产品种类
产品特征
- 1. 使用倒角机处理边角部分，提高 BACE 板的装饰性（外部设计），实现完美的空间设计。
- 2. BACE 板平板表面经过了研磨处理，确保表面颜色鲜明统一。

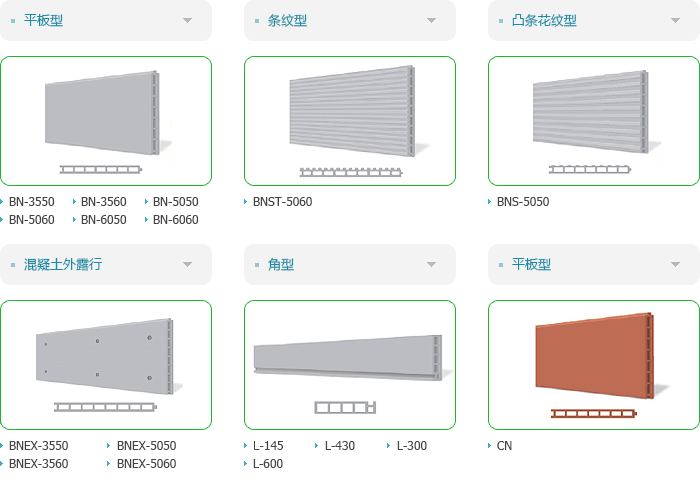

产品形状
产品规格
| 规格 | 断面形状 | 标准宽度 (㎜) 包含接缝 |
最大长度 (㎜) |
重量 | 用途 | |
|---|---|---|---|---|---|---|
| kg/m | kg/㎡ | |||||
| BN-3550 |  |
500 | 2,700 | 19.74 | 40 | 外装/内装/地面 |
| BN-3560 |  |
600 | 2,700 | 23.12 | 39 | 外装/内装/地面 |
| BN-5050 |  |
500 | 4,000 | 24.50 | 49 | 外装/内装/地面 |
| BN-5060 |  |
600 | 4,000 | 30.52 | 51 | 外装/内装/地面 |
| BN-6050 |  |
500 | 5,000 | 29.50 | 59 | 外装/内装 |
| BN-6060 |  |
600 | 5,000 | 33.70 | 56 | 外装/内装 |
| BNS-5050 |  |
500 | 4,000 | 24.50 | 49 | 外装/内装/隔音壁 |
| BNST-5060 |  |
600 | 4,000 | 29.40 | 49 | 外装/内装 |
| L-145 |  |
60X145 | 4,000 | 10.73 | 外装/内装/ 角落/门楣 |
|
| L-190 |  |
50X190 | 4,000 | 11.70 | 外装/内装/ 角落/门楣 |
|
| L-300 |  |
60X292 | 4,000 | 17.50 | 外装/内装/ 角落/门楣/ 栏杆扶手/楼梯 |
|
| L-430 |  |
60X430 | 5,000 | 25.00 | 外装/内装/ 角落/门楣/ 栏杆扶手/楼梯 |
|
| L-600 |  |
60X592 | 5,000 | 35.00 | 外装/内装/ 角落/门楣/ 栏杆扶手 |
|
| BNEX [混凝土外露型墙板] |
 |
|||||
| 可生产的最大长度为35T、50T，钻孔的间隔和个数可调整 (*协商后生产) | ||||||
| 钻孔的模样和尺寸 : Φ30㎜ | Depth : 3㎜ | ||||||
| CN[彩色墙板] | 颜色 : 紫色, 黄色, 黑色 | |||||
| 无特别通告，不可随意变更 BACE 墙板的标准规格，可以根据现场的条件进行变更。 尽量不要用于潮湿的外部地面。 (可导致表面污染和变色。) 由于使用的是天然材料，颜色可能略有不一致。 Corner型的 BACE 墙板已经注册了设计专利（设计保护法），是受到法律保护的产品。 | ||||||
金属附属物示例
-
-
- ㅁ-PIPE
- 规格 AXBXt
例) 100X50X3.2 - 允许误差 (长, 厚)
±0.30 ㎜ - 长
6 m
-
- L-ANGLE
- 规格 AXBXt
例) 50X50X6 - 允许误差 (长, 厚)
±0.30 ㎜ - 长
10 m
-
- Z-CLIP
- 规格 AXBXt
例) 50X50X6 - 允许误差 (长, 厚)
±0.50 ㎜
-
- 六角 BOLT
- 规格
M10X32 - 允许误差 (长, 厚)
±0.50 ㎜
-
-
-
- ㄷ-CHANNEL
- 规格 (AXBXt)Xt1
例) 100X50X5X7.5 - 允许误差 (长, 厚)
±0.30 ㎜ - 长
10 m
-
- L-CLIP
- 规格 AXBXt
例) 50X50X6 - 允许误差 (长, 厚)
±0.50 ㎜
-
- 四角 NUT
- 规格 AXBXt
例) 25X60X6 - 允许误差 (长, 厚)
±0.50 ㎜
-
- ANCHOR BOLT
- 规格
例) Φ12 - 长
100 ㎜
-

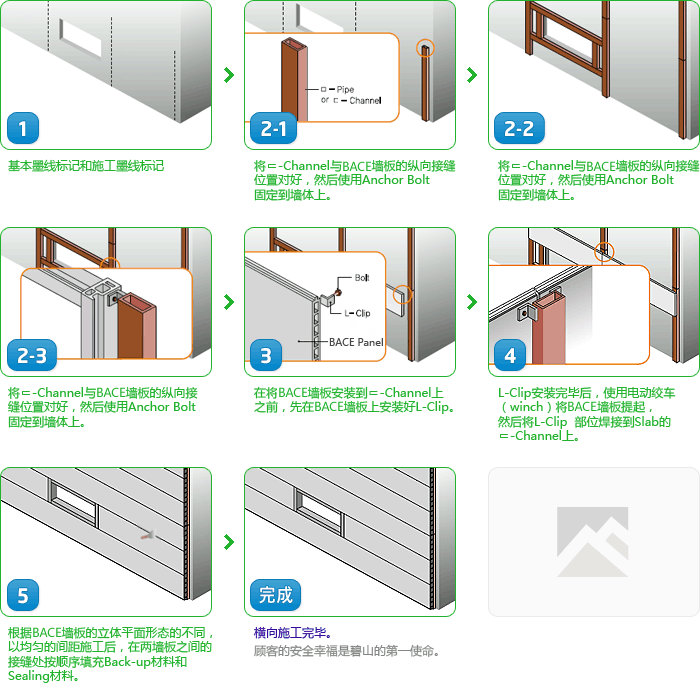

施工方法 需要备注(参照产品说明书)

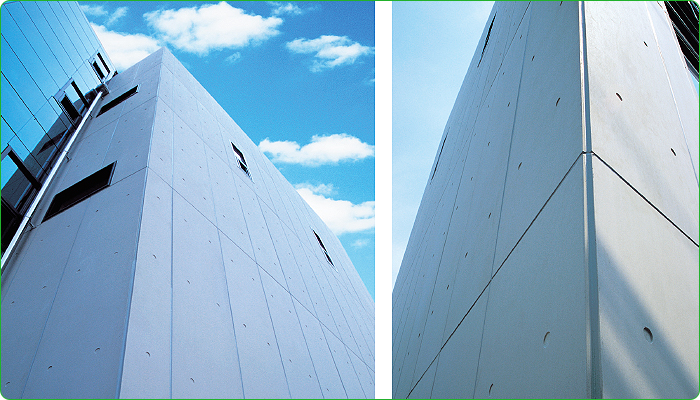

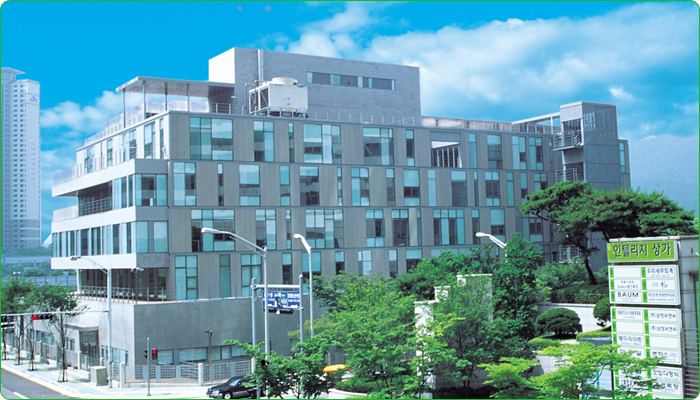

施工实例
仁川场基小学
崇实大学学生会馆
大邱不老洞根生
盆唐派出所
