소개

벽산 시스톤은 고로슬래그와 자연광석을 고온에서 용융시켜 섬유상으로 만든 미네랄울을 주원료로 하여
판상으로 성형한 불연·단열·흡음천장재입니다.
벽산시스톤은 현대건축물의 화재안전성의 절대적 필요조건인 불연성능을 발휘하며, 업무의 효율성을
저하시키는 실내·외의 소음을 흡수·차단시켜 다양한 건축물의 소음문제를 해결할 수 있습니다.
또한 벽산 시스톤의 독창적인 디자인과 치수정밀성은 공간 실내장식을 구성시 창의적인 아이디어를 제공합니다.

인증현황

방재시험연구원 엠블렘 B Type(소)-iloveimg-resized.jpg

용도

학교, 사무실, 상가, 병원, 강당 등

특성

뛰어난 흡음성
이상적인 흡음소재인 미네랄울로 성형된 시스톤은
실내의 반향음과 외부의 소음을 억제해 쾌적한
환경을 만들어 줍니다.
높은 단열성
단열효과의 척도라 할 수 있는 열저항이 높기 때문에
실내의 온도를 보존하고 외부의 온도를 차단해 겨울에
따뜻하고 여름에 시원한 환경을 조성하는데 큰
효과가 있습니다. (시스톤 열저항: KS L 9105규정치 이상)
다양한 디자인
시스톤은 화려하면서도 현대적인 분위기를 연출하는
새로운 감각을 지니고 있어 대형빌딩에서 소규모
매장의 인테리어까지 다양한 표현이 가능합니다.
치수안정성
제품 절단면의 치수와 각도 등이 정확하여 천장면을
일체화 시킬 수 있는 시스톤은 오랜 기간동안 아름
다운 원래의 모습을 유지할 수 있습니다.
(직각도 : 1/1000이하)
무해성
시스톤은 고로슬래그와 자연광석으로 제조된
환경 친화적 제품입니다.
경량성
시스톤은 밀도가 500kg/㎥이하로 다른 천장재
보다 가볍기 때문에 운반이나 취급이 용이하며
건물의 자체하중을 줄여줍니다.
시공성
칼이나 톱 등으로 쉽게 절단이 가능하여 다양하게
천장시공을 할 수 있습니다.
불연성
시스톤은 한국산업규격 KS F ISO 1182, KS F2271
기준에 적합한 불연천장재입니다.

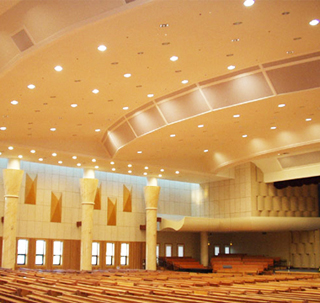

시공사례

대전침례교회

명지빌딩내 강당

광주시 신청사

대전 카이텍

두원공대

동서대 밀레니엄관

철도차량기지

대진고등학교

지하철 분당선 선릉역사

현대건업

서초우체국

동대구역사

대구오페라하우스

유니북스 사옥

안양장애인종합복지회관

성락교회-새신자 영접실

광주 해달유치원

평내 전원마을

기흥별장

대한예수교침례회화순교회

애플타워

구로 E-BIZ 빌딩

M-Bar
T-Bar
T&H-Bar

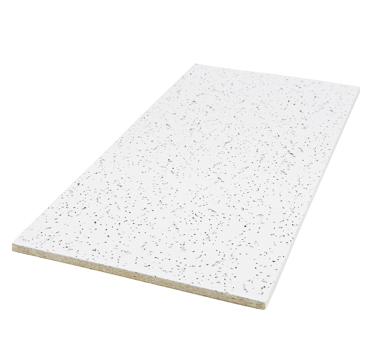

시스톤 FISSURED (표준폼) 미네랄울 흡음천장판의 표준품 자연스러운 Fissured 무늬가 어떠한 실내에도 적합하며 인테리어를 돋보이게 합니다.

SMF-440(9T)

규격 : 9×300×600㎜

포장수량 : 24매(4.32㎡)/BOX

SMF-440(9T)는 CUBE(6D),STRIPE(6D) 제품과 혼합시공하는 제품입니다.
SMF-440(12T)

규격 : 12×300×600㎜

포장수량 : 18매(3.24㎡)/BOX

SMF-440(12T)는 CUBE(3D),STRIPE(3D) 제품과 혼합시공하는 제품입니다.

시스톤 STRIPE (두께15mm 제품) Border와의 조합으로 다양한 천장을 연출하는 STRIPE 무늬의 미네랄울 흡음천장재

SMS-4412(3D)

규격 : 15×300×600㎜

포장수량 : 18매(3.24㎡)/BOX
SMS-4412(6D)

규격 : 15×300×600㎜

포장수량 : 18매(3.24㎡)/BOX
SMS-4424

규격 : 15×300×600㎜

포장수량 : 18매(3.24㎡)/BOX

시스톤 CUBE (두께15mm 제품) Border와의 조합으로 다양한 천장을 연출하는 CUBE 무늬의 미네랄울 흡음천장재

SMC-4412(3D)

규격 : 15×300×600㎜

포장수량 : 18매(3.24㎡)/BOX
SMC-4412(6D)

규격 : 15×300×600㎜

포장수량 : 18매(3.24㎡)/BOX
SMC-4404

규격 : 15×300×600㎜

포장수량 : 18매(3.24㎡)/BOX
SMC-4406

규격 : 15×300×600㎜

포장수량 : 18매(3.24㎡)/BOX

시스톤 T-Bar FISSURED 가장 대표적인 무늬로 Pin, Background 무늬와 벌레무늬가 조합된 형태.

STF-400

규격 : 15×603×603㎜

포장수량 : 10매/BOX

생산기능규격 : 15×594×594㎜
STF-410

규격 : 15×603×603㎜

포장수량 : 10매/BOX

생산기능규격 : 15×594×594㎜

시스톤 HIGH STYLE 시스톤 High Style은 시각적으로 두드러지는 디자인으로 오피스 공간의 의장성을 돋보이게 합니다.

STC-4110

규격 : 15×603×603㎜

포장수량 : 10매/BOX

Edge 형태 : Reveal

T-Bar사양 : 25mm

시스톤 PINPOINT & SAHARA - PINPOINT : 각기 다른 직경의 원형 Pin 무늬가 방향성 없는 조합으로 이루어진 타입 - SAHARA : 시스톤 표면에 규사(모래) 코팅 후 도장하고 Pin 무늬 가공한 제품으로 고급스럽고 산뜻한 질감을 느낄 수 있는 타입

STP-200

규격 : 15×603×603㎜

포장수량 : 10매/BOX

생산기능규격 : 15×594×594㎜

Edge 형태 : Square

T-Bar사양 : 20mm , 25mm
STP-210

규격 : 15×603×603㎜

포장수량 : 10매/BOX

생산기능규격 : 15×594×594㎜

Edge 형태 : Reveal

T-Bar사양 : 20mm , 25mm
STA-A00

규격 : 15×603×603㎜

포장수량 : 10매/BOX

Edge 형태 : Square

T-Bar사양 : 20mm , 25mm
STA-A10

규격 : 15×603×603㎜

포장수량 : 10매/BOX

Edge 형태 : Reveal

T-Bar사양 : 20mm , 25mm

시스톤 T&H-Bar FISSURED 심플한 Fissured 무늬로 천장의 대규격화를 연출하는 T&H-Bar용 스탠다드 타입

STHF-420

규격 : 15×300(395)×1210(1500)㎜

포장수량 : 10매/BOX

생산기능규격 : 15×300(395)×750~1800㎜

Edge 형태 : Square/Kerfed
STHF-421

규격 : 15×300(395)×1210(1500)㎜

포장수량 : 10매/BOX

생산기능규격 : 15×300(395)×750~1800㎜

Edge 형태 : Beveled/Kerfed

시스톤 T&H-Bar Sahara 시스톤 표면에 규사(모래) 코팅 후 도장하고 Pin 무늬 가공한 제품으로 고급스럽고 산뜻한 질감을 느낄 수 있는 타입

STHA-A21

규격 : 15×300×1,210㎜

포장수량 : 10매/BOX

Edge 형태 : Beveled/Kerfed


항목	단위	성능		시험방법(KS등)	KS L 9105에 의한 규정치
항목	단위	12mm	15mm	시험방법(KS등)	KS L 9105에 의한 규정치
밀도	kg/㎥	390±20	390±20	KS L 9105	500이하
함수율	%	1.0	1.0		3.0이하
휨파괴하중	N	160	210		두께12mm : 60이상 두께15mm : 90이상
열저항	㎡·K/W	0.22	0.28	KS F 2277	두께12mm : 0.19이상 두께15mm : 0.23이상
평균흡음율	NRC	0.50~0.60	0.50~0.60	KS F 2805	NRC 0.3 (0.21~0.40) NRC 0.5 (0.41~0.60) NRC 0.7 (0.61~0.80) 250Hz, 500Hz, 1,000Hz, 2,000Hz의 산술평균치
난연성	-	불연성		KS F ISO 1182 KS F 2271	불연성 기준에 합격

※ 상기 물성은 평균 시험값이므로 시험 조건에 따라 변동이 있을 수도 있습니다.

M-Bar
T-Bar
T&H-Bar

M-Bar

01. 시스톤의 규격 타공정을 고려 중심선을 설정 후 스트롱 앵커, 인서트 900~1200mm 간격으로 설치합니다.
02. 몰딩라인 레벨을 점검한후 벽몰딩을 먼저 실시합니다.
03. 행거볼트를 스트롱앵커및 인서트에 고정합니다.
03. 행거볼트를 스트롱앵커및 인서트에 고정합니다.
04. 조명기구 라인을 설정합니다.
05. 캐링찬넬 설치 행거세트와 캐링찬넬을 캐링 조인트로 연결합니다.
05. 캐링찬넬 설치 행거세트와 캐링찬넬을 캐링 조인트로 연결합니다.
06. 마이너 찬넬 설치합니다.
06-1. 클립을 이용하여 2000~3000간격 설치합니다.
07. 300mm 간격으로 M-BAR 설치합니다.
07-1. 캐링찬넬과 M-BAR 클립으로 고정시킵니다.
08. 석고보드 하지판 설치합니다.
08. 석고보드 하지판 설치합니다.
09. 시스톤 이면에 시스톤 전용본드 도포후 접착시키고 스테이플을 이용 고정시킵니다.
09-1. 설정된 조명라인에서 조명기구가 설치될 부분을 마련합니다.

T-Bar

01. 중심선을 설정합니다.
02. 몰딩라인과 레벨을 점검합니다.
03. 행거볼트를 설치합니다.
03. 행거볼트를 설치합니다.
04. 조명기구 라인을 설정합니다.
05. 캐링찬넬을 설치합니다.
05. 캐링찬넬을 설치합니다.
06. 마이너 찬넬을 설치합니다.
06. 마이너 찬넬을 설치합니다.
07. Main T-BAR를 설치합니다.
* 클립이용 2000~3000 간격으로 설치합니다.
08. CROSS T-BAR 를 설치합니다. * Main T-BAR 홀에 CROSS T-BAR 팁을 끼워 넣습니다.
* Main T-BAR와 CROSS T-BAR가 직각이 되게 설치합니다. * 연결되는 CROSS T-BAR는 일직선이 되게 합니다.
09. 시스톤 설치 천장들의 레벨을 재조정하여 행거볼트 및 너트를 이용하여 정확하게 맞춥니다. 시스톤을 얹고 다운클립을 끼워 시스톤을 고정시킵니다.
