    • "벽산 에너프리"는
      국내 최초의 외벽 단열마감공법을 도입하여,
      단열과 동시에 마감을 하는 건축 문화의 새로운 장을 연 고효율 외장 시스템입니다.
    소개
    벽산 에너프리 외벽단열마감공법은
    경제성, 기능성, 시공성, 미관성에서 탁월한 공법입니다.
    인증현황
    4715 4716
    용도
    외기에 직, 간접 면하는 모든 건물의 거실 외벽
    학교, 상가, 리조트, 호텔, 아파트, 아울렛 외
    특성
    • 경제성

      •완벽한 단열효과에 의한 냉, 난방비 절감
      •벽체 중 가장 저렴한 직접 공사비
      •실사용 면적의 극대화 및 저렴한 유지보수비
      벽산 에너프리 공법은 별도의 단열, 방수시공이
      필요 없으며, 공사기간 단축으로 인한 최소의
      경비와 최대의 단열효과로 유지·관리면에서도
      경제적입니다.

      경제성
    • 기능성

      •완벽한 단열에 의한 결로방지/상온상습효과
      •외벽균열방지, 보수용이, 방수/방습 및 축열효과
      벽산 에너프리 공법은 30%이상의 에너지 절감,
      방수, 방습, 완벽한 균열방지로 결로 및
      열교현상 등의 하자 발생요인을 원천적으로
      제거하였습니다.

      기능성
    • 시공성

      •사계절 전천후 시공 및 시공 중 건물사용 가능
      •별도의 마감 불필요 및 공기단축
      •요철 및 곡면시공 용이
      유연성과 시공성이 뛰어나 건물의 곡면이나 요철
      부분 등의 시공이 가능하며, 기능적 난이도가
      높은 곳도 시공이 가능하여 현장 상황에 맞는
      다양한 공법으로 공기를 단축시켜드릴 뿐만
      아니라 최상, 최적의 건축물을 만들어 드립니다.

      시공성
    • 미관성

      •완벽한 곡면과 형태표현 및 무한한 적용성
      •다양한 마감처리(색상, 질감) 및 이질재와의
          유연한 조화
      단열판의 용이한 가공성은 어떠한 형태의
      건축물에도 적용 가능하며 다양한 마감재 색상
      및 질감은 개성을 충분히 발휘할 수 있습니다.
      또한 몰딩과의 조화로 현대 클래식 감각에
      어울리는 외관을 만들어 드립니다.

      미관성
    시공사례
    Terelj Hotel (몽골) Terelj Hotel (몽골)
    제주롯데호텔 제주롯데호텔
    에버랜드 에버랜드
    평택 미8군 병영시설 평택 미8군 병영시설
    파주 프리미엄 아울렛 파주 프리미엄 아울렛

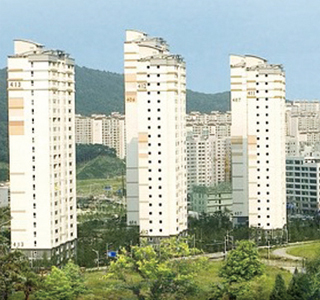

    용인신봉 동일하이빌아파트 용인신봉 동일하이빌아파트
    Neovit 네오비트 (실리콘계)
    • 낮은 물흡수성
      우수한 세척성
      양호한 수증기 투과성
      박테리아와 대기오염에 대한 저항성
      ※ 네오비트 마감재 (특허품) 종류 : 네오표준, 네오고운, 네오조형마감재
            기존 마감재의 오염문제를 혁신적으로 개선한 실리콘계 내오염성마감재
    Euro Stucco
    유로스타코

    • 연꽃무늬

      클래식한 분위기가 연출되는 고품격의 마감재
      다양한 시공 방법에 의한 다양한 문양 연출
         (스프레이타입, 롤러타입, 혼합타입)
      간편한 시공 및 뛰어난 작업성
      ※ 마감의 표현 한계를 초월한 고품격 패션마감재

    • 물결무늬

    • 패턴롤라#1

    • 패턴롤라#2
    Inno Stucco
    이노스타코

    • 캐리비언무늬(2Tone)

      자연친화적이며, 긁힘이 없는 부드러운 질감
      순수인테리어용 고급 마감재로 각광
      크랙문제 해결과 2Tone 질감표현으로 시공작업이 탁월
      ※ 지중해풍의 자연친화적 마감재

    • 사암무늬(2Tone)

    • 패턴롤라#1(2Tone)

    • 연꽃무늬(2Tone)
    Standard Finish
    표준마감재
    (아크릴계)
    • 우수한 신축성에 의한 균열방지
      다양한 색상
      영구적 색상유지
      시공방법 : 마감용 흙손 시공
      ※ 외단열마감재의 일반적 마감재로 가장 보편적으로 사용
    Sand Finish
    고운마감재
    (아크릴계)
    • 일정한 크기의 입자로 안정된 질감표현 (1.2mm입자)
      우수한 신축성에 의한 균열방지
      영구적 색상유지 (자외선 차단막 형성)
      시공방법 : 마감용 흙손 or 스프레이
      ※ 균일한 입자의 크기로서 안정된 질감의 마감재
    Free Finish
    조형마감재
    (아크릴계)
    • 작고, 고운 입자로 부드러운 질감 표현 (0.6mm입자)
      EPS 몰딩 굴곡면 등의 시공부위에 사용하기 적합
      우수한 신축성에 의한 균열방지
      시공방법 : 마감용 흙손 or 스프레이
      ※ 작고, 고운 입자의 부드러운 표면을 연출하는 마감재
    Stone Series
    스톤마감재
    (아크릴계)
    • 중후하고 우아한 석재질감을 표현하는 고품격 마감재
      일반 석재가 갖는 건물 하중 부담의 단점을 극복한 경량마감재
      탁월한 내구성 및 고급스러운 질감 부여
      시공방법 : 마감용 흙손 or 스프레이
    네오스톤 - 라이트
    (NeoStone - Light)
    제품명 시공방법 특장점
    네오스톤 라이트
    (NSL)
    미장형(NSL-T)
    스프레이형(NSL-S)
    밝은 자연석의 사용으로 실제 석재의 느낌에 한층 근접시킨 제품
    Color & Texture
    미장형
    (NSL-T)

    NSL-T701

    NSL-T702

    NSL-T703

    NSL-T704

    NSL-T705

    NSL-T706

    NSL-T707

    NSL-T708

    NSL-T709

    NSL-T710

    NSL-T711

    NSL-T712
    스프레이형
    (NSL-S)

    NSL-S701

    NSL-S702

    NSL-S703

    NSL-S704

    NSL-S705

    NSL-S706
    제니스 (Zenith)
    제품명 시공방법 특장점
    제니스
    (GST)
    미장형(GST) 입자가 살아있는 고급질감의 스톤마감재
    Color & Texture
    미장형

    GST-001

    GST-002

    GST-003

    GST-004

    GST-005

    GST-006

    GST-007

    GST-008
    네오스톤 - 럭스
    (NeoStone - Luxe)
    제품명 시공방법 특장점
    네오스톤 럭스
    (NSX)
    스프레이형(NSX-S)
    (칩은 시공시 별도혼합)
    다양한 칼라의 칼라칩 첨가로 스톤의 느낌을 한층 강화시켜 실제 석재에 흡사한 느낌을 표현한 제품
    Color & Texture
    스프레이형
    (NSX-S)

    NSX-S801

    NSX-S810

    NSX-S804

    NSX-S812

    NSX-S806

    NSX-S814

    NSX-S808

    NSX-S815
    네오스톤 -
    럭스 프라임
    (NeoStone -
    Luxe Prime)
    제품명 시공방법 특장점
    네오스톤
    럭스 프라임
    (NSX-P)
    스프레이형(NSX-P)
    (칩은 시공시 별도혼합
    다양한 칼라의 칼라칩 첨가로 스톤의 느낌을 한층 강화시켜 실제 석재에 흡사한 느낌을 표현한 제품
    Color & Texture
    기본형

    P1(백색)

    P2(회색)

    P3(카키)

    P4(갈색)

    P5(적색)

    P6(검정)

    P7(진검정)

    P8(다크검정)

    P9(진적색)
    스프레이형
    (NSX-P)

    NSX-P802(P1, P2)

    NSX-P807(P9, P6, P2)

    NSX-P805(P6, P4, P1)

    NSX-P806(P8, P3)
    신제품 접착제
    • 아이소핑크 접착제
      (Isopink Adhesive)

      탁월한 신축력으로 외관크랙 방지

      항균성 및 뛰어난 오염방지 효과

      고분자 수지함유로 뛰어난 방수성

    • EDT 접착제
      (Enerfree Dual Track
      Base Coat)

      Non Cementitious Base Coat

      포틀랜드 시멘트를 전혀 사용하지
      않는 수성아크릴 주성분인 접착제

      뛰어난 유연성 및 표면크랙 저항성

      기존 접착제 대비 백화문제 방지

    재도장재 (Recoating)

    • 일반페인트와는 달리 특수 침투작용으로 표면박리 발생하지 않음 (우수한 부착성)
      기존 표면질감 유지
      다양한 색상구현 및 간편한 시공
      ※ 벽산만의 특수기술로 제조한 재도장재로 오염된 외벽단열부위 및 색상변경에 사용
    네오재도장재 (Neo Recoating)

    • 우수한 세척성
      수성 및 유성 얼룩 차단
      비독성으로 내오염 강화
      우수한 작업성과 속건성
      ※ 기존 도장재의 물성에 제한없이 광범위하게 적용되는 불소계 재도장재 (특허)
    몰딩탑
    (Molding Top)

    • EPS 몰딩의 표면강도 강화 및 내구성 증대
      복잡한 EPS몰딩의 보강메쉬 대용
      우수한 작업성 (공기단축, 경비절감)
      EPS 몰딩의 변형율 감소
    네오투명상도재 (Neo Clear Sealer)

    • 일반마감재 위 사용하는 불소계 상도재
      비독성으로 내오염 강화
      시공방법 : 롤러 or 스프레이
      ※ 불소계 케미칼로 건축물의 외관을 장기간 깨끗하게 유지 (특허)
    바탕프라이머 (Base Primer)

    • 시공전 하지면 처리
      단열재 부착력 증대
      ※ 내 외부용 프라이머로 외단열용 EPS Board 부착시 바탕면에 도포하는 표면처리제
    네오플렉스
    (Neo Flex)

    • 탁월한 신축력으로 외관크랙 방지
      항균성 및 뛰어난 오염방지 효과
      고분자 수지함유로 뛰어난 방수성
      ※ 건물외관크랙을 방지해주며, 오염방지는 물론 건물보호에 최적인 탄성마감재
    에너프리 Standard Color
    • 201 SUPER WHITE
    • 202 BRITE WHITE
    • 203 NATURAL WHITE
    • 204 DOVER SKY
    • 208 MANOR WHITE
    • 210 VAN DYKE
    • 213 AMARILLO WHITE
    • 209 EGGSHELL CREAM
    • 212 SANDLEWOOD BEIGE
    • 217 COLONIAL TAN
    • 207 SUNSET YELLOW
    • 255 MIMOSA YELLOW
    • 256 ASPEN YELLOW
    • 251 BRIGHT SUN
    • 253 GOLDEN YELLOW
    • 231 GULL GREY
    • 205 SUEDE
    • 211 PRAIRIE GREY
    • 206 PEARL ASH
    • 243 BURLAP
    • 215 BEACH
    • 214 MAUVE
    • 216 VICTORIAN LACE
    • 252 SPANISH YELLOW
    • 254 GOLDEN BUFF
    • 219 SALMON
    • 220 ROSE
    • 222 PINK SHADOW
    • 239 ADOBE ACCENT
    • 218 CAMEL BACK
    • 237 MUSHROOM
    • 240 TUMBLE WEED
    • 242 SPECTRUM BROWN
    • 241 SANDY TAUPE
    • 244 PINECONE
    • 232 MOUNTAIN FOG
    • 233 DRIFTWOOD
    • 229 SILVER SHADOW
    • 236 SLATE
    • 245 FOREST EVE
    • 227 NEWPORT MIST
    • 234 STEEL GREY
    • 230 GREY FOG
    • 238 MISTY MAUVE
    • 235 FEATHER GREY
    • 225 STAR LIGHT
    • 226 FROSTY BLUE
    • 228 WEDGEWOOD
    • 262 HONEY BIRD
    • 246 JADE
    • 257 LIGHT GREEN
    • 258 PASTEL GREEN
    • 259 OLIVE GREEN
    • 260 IRISH GREEN
    • 261 EVER GREEN
    • 263 SKY BLUE
    • 264 LIGHT BLUE
    • 265 LADY BLUE
    • 266 DARK BLUE
    • 250 SMOKEY BLUE
    • 267 PINK ANGEL
    • 268 PINK LADY
    • 272 LIGHT VIOLET
    • 273 VELVET
    • 274 CONCORD
    • 221 SUMMER ROSE
    • 269 PINK SWEET
    • 224 ROSE PETAL
    • 270 ALOHA RED
    • 271 PASTEL RED
    • 223 SPANISH TILE
    • 248 RUSTIC RED
    • 247 RED ROCK
    • 249 BARK
    • 275 DARK BLACK
    접착제
    시험항목 단위 시험방법 시험결과
    연도변화 % KS F 4716 5
    부착강도 - 표준양생 N/㎟ 1.8
    부착강도 - 저온양생 N/㎟ 1.4
    내잔갈림성 - 이상없음
    내충격성 - 이상없음
    물흡수계수 kg/(㎡h1/2) 0.07
    온냉반복작용에 대한 저항성 - 외관 - 이상없음
    온냉반복작용에 대한 저항성 - 부착강도 N/㎟ 1.5
    습기투과성(sd) m 0.9
    표준마감재
    시험항목 단위 시험방법 시험결과
    저온안정성 - KS F 4715 이상없음
    초기건조에 따른 내잔갈림성 - 이상없음
    부착강도 - 표준양생 N/㎟ 1.3
    부착강도 - 침수 후 N/㎟ 0.8
    온냉반복작용에 대한 저항성 - 외관 - 이상없음
    온냉반복작용에 대한 저항성 - 부착강도 N/㎟ 0.8
    물흡수계수 kg/(㎡h1/2) 0.07
    내세척성 - 이상없음
    내충격성 - 이상없음
    내알카리성 - 이상없음
    습기투과성(sd) m 1.2
    내후성 - 외관 - 이상없음
    내후성 - 변색 4-5
    구성
    • Total System (습식공법)
      ① E.P.S단열판
      ② 고강도 유리섬유(G.L + 1.5m 선택사항)
      ③ 표준 유리섬유
      ④ 접착제
      ⑤ 마감재
    • Panel System (건식공법)
      ① METAL STUD
      ② CRC Board (6mm)
          (Cellulose fiber Reinforced Cement Board)

    01. 단열판 (EPS, XPS)

    외벽단열을 위한 기본자재로 단열효과 및 성능에 따라 스펙에 맞는 단열재를 사용할 수 있으며, 벽산만의 엄격한 시방에 따른 품질관리로 단열판의 문제인 변형이나 뒤틀림 등의 시공 후 하자발생 요인을 제거했습니다.

    * EPS(비드법보온판) - 美 RADCO社 인증제품으로 변형방지를 위한 6주간 숙성시킨 유기질 단열재
    * XPS(아이소핑크) - 낮은 열전도율, 단열재중 가장 낮은 투습계수성, 자기소화성을 지닌 유기질 단열재

    02. 접착제

    외벽단열재 부착 및 메쉬함침을 위한 기본자재로 단열재의 종류에 따라 스펙에 맞는 접착제로 사용해야 하며, 벽산만의 특수시방에 의한 원재료로 제조한다.

    * EPS용 접착제 - 시방에 맞는 비율로 시멘트를 섞어서 사용하며, 단열재 부착 및 메쉬함침 시 사용한다.
    * XPS용 접착제 - XPS 전용접착제로 수분 흡수력이 낮은 단열재 보드에 적합하도록 특수바인더 및 특수 필러로 만든 접착제로 액상과 파우더를 현장에서 바로 혼합해서 사용하는 것을 원칙으로 한다.

    03. 유리섬유망(MESH)

    균열방지 및 충격보강기능으로 100% 유리섬유로 제작된 인장강도가 강한 망으로 용도에 따라 1)표준메쉬 2)충격보강메쉬 3)초강력보강메쉬 등으로 분류됩니다.

    * 균열방지 및 충격보강
    * 내구성증대 (내알카리성 Coating 처리) 및 자기소화성 부여

    04. 마감재

    재특수 아크릴수지와 엄선된 각종 첨가제 및 특수 규사의 합성으로 제조하며, 내후성과 내구성 및 칼라변색이 없는 다양한 질감의 마감재입니다.
    특히 네오비트는 오염문제를 혁신적으로 개선한 실리콘계 마감재입니다.

    *내외부 적용 가능한 고급스러운 다양한 색상 및 다양한 질감

    현장시공법
    • 01. 접착제와 일반 시멘트를 시방에 맞게 혼합하여 단열판을 바탕면에 블럭쌓기 방식으로 견고하게 부착합니다.
    • 02. 혼합된 접착몰탈을 부착된 EPS 단열판 전면에 얇게 도포한 후 유리섬유를 함침하여 유리섬유망이 노출되지 않도록 다시 접착몰탈로 도포합니다.
    • 03. 원하는 색상의 마감재를 양생된 접착 몰탈층 전면에 도포합니다.
    • 04. 선택한 질감에 따라 마감재 무늬를 연출합니다.
    개보수 공법 ※ 울산대학병원 개보수 시공
         Process
    • 01.타일 정리
      고압세척기로 탈락 우려가 있는 타일들을 정리한다.
    • 02. EPS보드 부착

    • 03. 화스너 보강
      단열판 위에 드라이비트용 고정철물 (화스너)을 시공하여 탈락을 방지한다.
    • 04. 메쉬 감기
      녹색의 표준메쉬를 전면에 감아 크랙을 방지 하며, 필요시 백색의 보강메쉬를 하부 1.5M까지 선시공하여 충격에 의한 파손을 방지한다.
    • 05. 마감재 바르기
      원하는 색상과 재질의 마감재를 시공한다.

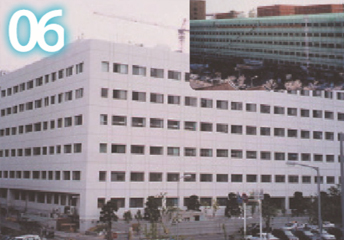

    • 06. 완공
    시공순서
    • 01.콘크리트 골조
    • 0 2. M/W 보드 부착 - 화재확산방지구조
    •
      03. 비드법 단열재 부착
    • 04.메쉬, 접착제 및 마감재 시공
    시공상세
    •
    Byucksan EDT System (Enerfree Dual Track)

    저탄소 녹생성장을 위해 전세계적으로 요구되는 CO2 배출량 저감과 함께 에너지절약 차원에서도 그 사회적 역할을 충실히 하는 건식트랙공법

    EDT 시스템이란?

      저에너지 친환경 건축의 일환으로 최근 단열재 두께 증가에 따른 외단열시스템의 효율적 시공을 위해 기존 시스템에 트랙을 접목시킨 건식시스템으로 외단열시스템의 하중분산 및 에너지절약 설계기준에 적합한 차세대 시스템

    EDT시스템의 장점
    부하감소 Dual Track의 거치 면적 증가로 단열재 하중 분산, 단열재 두께 증가 및 고층적용 가능
    (Dual Track 사용으로 기존트랙대비 200% 파괴강도 증가)
    단열재 변형 방지 단열재 거치면적 증가로 (Dual Track) 변형에 의한 균열발생 저감
    단열재 가공 용이 TRACK 구조 단순화로 단열재 가공비용 최소화
    EDT접착제 (메쉬용) 탄성 접착제 사용으로 고품질 및 균열에 탁월, 유지보수비용 절감
    EDT마감재 (F-Finish) 탄성마감재 사용으로 균열에 탁월, 내구성 증대
    EDT시스템의
    구성
    • ① ENERFREE DUAL TRACK
      이중트랙의 적용을 통한 단열재 안정성확보 및 하중분산 단열재 거치면적 증가로 단열재 처짐 및 휨 방지.
      ② EDT 접착제 (일액형 접착제)
      뛰어난 유연성과 표면크랙 저항성을 가지고 있으며, 시멘트를 사용하지 않으므로 백화현상을 없애고, 품질안정성을 높힌 접착제
      ③ EDT 단열재
      동일밀도 기존 EPS(스치로폴) 제품대비 약 25%~30%의 열전도율 성능을 개선시킨 고효율 단열재로서 화석연료 절감형 친환경 제품
      ④ EDT 마감재(Fiber Finish)
      기존제품에서 크랙방지 성능을 업그레이드한 기능성 균열방지용 마감재
      "트랙시스템에 적합한 내크랙성", "내오염성", "층간부착력"
    EDT시스템의
    구조도-
    전체구조도
    • ① EIFS DUAL TRACK
      35mm 간격으로 두 개의 날이 있는 트랙으로 단열재를 안정적으로 잡아주는 역할을 한다. 벽체에 200t 간격으로 피스 고정을 해주며, 하지면의 오차는 심패드를 사용하여 조정한다.
      ※ 심패드
      ※ 타격앙카
      ② EIFS DUAL TRACK (BASE)
      하부 단열재 시작단에 사용하는 트랙으로 단열재가 물리는 쪽만 날이 있는 것이 특징
    EDT시스템구조도 – TRACK DETAIL
    • ENERFREE DUAR TRACK
    • ENERFREE DUAR TRACK( BASE )
    • ENERFREE DUAR TRACK
    EDT시스템
    시공순서
    • 1. ENERFREE DUAR TRACK (Base) 설치
    • 2. EDT 보드 부착 (600*1,200) - 접착제 Ø100 이상 2개
    • 3. 수직 수평 확인
    • 4. ENERFREE DUAR TRACK 설치
    • 5. EDT 보드 부착 (600*1,200) - 접착제 Ø100 이상 2개
    • 6. EDT보드 틈새 단열재 충진
    • 7. 단열재 샌딩 후 EDT접착제 도포
    • 8. EDT 메쉬 함침
    • 9. 마감재 시공
