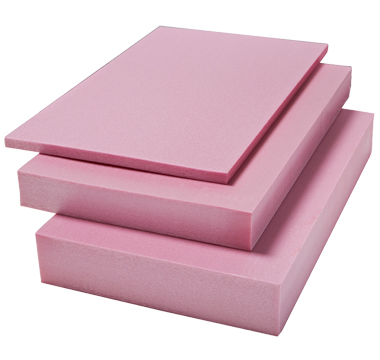

    소개
    국내 최고품질의 유기질 단열재 보급을 통하여 에너지 절약에 일익을 담당하고 있는 벽산은
    국내 최초로 세계 특허기술인 첨단 하이드로백 프로세스 (HYDROVAC TM PROCESS)를 사용하여
    진공 압출발포 폴리스티렌 단열재 아이소핑크를 생산·공급하고 있습니다.
    이제 그 품질로 이룩한 명성과 함께 소비자에 대한 최상의 서비스를 위해 벽산은
    더욱 노력할 것입니다.
    인증현황
    Mark001 Mark002 Mark003 mark004.jpg
    용도
    아파트,오피스텔 등 건축물의 내외벽 및 옥상 단열.
    아이스링크 등 스포츠 센타의 바닥.
    냉동창고 및 냉동, 냉장, 보냉 탑차의 단열.
    돈사 등 축사의 단열, 보온
    특성
    • 단열성

      진공 압출발포방식으로 생산되는 아이소핑크는
      미세한 독립기포구조내에 기체중 열전도율이
      가장 낮은 {0.0097W/m·K(0.0083kcal/mh℃)}
      불화탄소를 충진하였기 때문에 단열재 중
      낮은 열전도율을 지니고 있습니다.

      단열성
    • 시공·가공성

      부스러지지 않는 단열재 아이소핑크는 톱·칼 등으로
      자유롭게 절단되며, 석고본드·못 등으로 쉽게
      부착할 수 있으므로 시공시 다른 단열재에 비해
      경비를 현저히 절감할 수 있고, 또한 시공기간을
      단축시킬 수 있는 장점이 있습니다.

      시공·가공성
    • 자기 소화성

      불꽃을 제거하면 자기 스스로 소화되는 성질을
      가지고 있습니다. 그러나 불연재료는 아니기 때문에
      보관 또는 사용시 고온에 주의해야 합니다.

      자기 소화성
    • 내 부식성

      순수 고분자 재료인 폴리스티렌을 원료로 하여
      생산되는 아이소핑크는 조직 자체가 부식 또는
      부패되는 일이 없을 뿐만 아니라 곰팡이와
      벌레들의 서식이 불가능하므로 위생상의 문제가
      발생하지 않습니다.

      내 부식성
    • 다양한 압축강도

      독립기포구조를 지닌 아이소핑크는 다양한 압축
      강도를 지니고 있어 각종 건축물의 시공부위에 따라
      알맞는 압축강도를 지닌 제품을 선택, 사용하실 수
      있습니다. 선택의 폭이 타 제품에 비하여 매우
      넓으므로 옥상층, 주차장바닥, 활주로, 고속도로 및
      냉동창고 바닥 등 특수부위에도 사용됩니다.

      다양한 압축강도
    • 내습·내수성

      국내에서 생산되는 다른 단열재와는 전혀 다르게
      미세한 연속 독립기포구조를 지닌 아이소핑크는
      수분이나 습기가 침투될 수 없으므로 기존의
      단열재에서 쉽게 관찰되는 흡수나 흡습이
      없습니다.
      (물의 열전도율은 0.598W/m·K (0.514kcal/mh℃)
      이므로 단열재가 흡수를 할 경우 이미 단열재로서의
      가치를 상실하게 됩니다.)

      내습·내수성
    제품두께 10 15 20~45 50~75 80 85 90 95 100 105 110 115 120 125 130 140 145 150 155~180
    특호
    1호
    2호
    3호
    두께 허용차 +2, -1 ±2 ±3 협의에 따름
    너비 특호, 1호 900 1000
    2호, 3호 900 -
    길이 특호, 1호, 2호, 3호 1800 ~ 2900(10mm) 단위
    길이, 너비 허용차 길이 1000미만 +10, -0      /      길이 1000이상 +15, -0      /      길이 2000이상 : +20,0
    너비 1000미만 +10, -0, 1000 이상 +15, -0

    ※ Ship-Lap 최대생산규격 90T.

    ※ 생산 규격을 초과하는 두께는 영업사원과 협의하여 주시기 바랍니다.

    Edge 조립형상
    아이소핑크 Square Square
    Ship-Lap Ship-Lap
    항목 단열판 방습판
    특호 1호 2호 3호 1호 2호
    압축강도 (N/㎠) 25이상 18이상 14이상 10이상 12이상 7이상
    굴곡파괴하중 (N) 45이상 35이상 밀도 (kg/㎥)
    30이상 25이상
    열전도율
    (평균온도 23±2℃)(W/m·K)
    초기 열전도율 0.027이하 0.028이하 0.029이하 0.031이하 0.031이하 0.033이하
    장기 열전도율 0.029이하 0.030이하 0.031이하 0.033이하
    (참조)투습계수 (두께 25mm당(ng/m2·s·Pa) 146이하 -
    연소성 연소시간 120초 이내이며, 연소 길이가 60mm 이하일 것

    ※ 비고 : KS M 3808 기준 (초기 열전도율 값은 품질 관리기준에 적용, 장기 열전도율 값은 건축물의 에너지 절약설계기준에 의하여 적용한다.)

    중공벽 (이중공간벽) 쌓기 시공법

    (1) 내측벽체를 쌓는다. 이때 아이소핑크는 고정용으로 #16 철선으로 U자형으로 구부려 각각 40 × 80㎝ 내외로 묻어둔다.
    (2) 아이소핑크를 이미 묻어둔 고정용 철선에 고정시키며 설치한다.
    (3) 굴곡이 생기지 않도록 하며, 사이에 틈새가 없도록 하여야 한다.
    (4) 아이소핑크 사이의 이음새를 방습테이프로 붙여 밀봉한다.
    (5) 틈새가 생긴 부분은 아이소핑크 조각으로 철저히 메운 후 테이프로 밀봉한다.
    (6) 묻어둔 철선으로 고정 시키며 외측벽체를 쌓는다.

    본드 공법 (복합 단열 패널)

    (1) 아이소핑크와 석고보드9.5㎜를 아이소핑크 본드1로 합지하여 합지패널을 제작한다.
    (2) 패널을 붙일 벽에 기름이나 먼지가 없도록 제거한다.
    (3) 패널을 벽의 높이에 맞추어 절단한다.
    (4) 아이소핑크 본드2를 지름 50㎜, 두께 3~5㎜로 하여 300㎜ 간격으로 붙인다.
    (5) 수평이 되도록 패널을 부착한다. 이때 본드가 완전히 경화될 때까지 지탱 할 수 있도록 콘크리트 못을 박아 고정시킨다.
    (6) 이음매 부분을 석고본드로 마감한다.

    외벽 건식 공법

    (1) 벽체 콘크리트 타설시 외측면으로 아이소핑크와 마감용 패널을 고정 시킬 수 있도록 철재 앵커를 묻는다.
    (2) 앵커에 아이소핑크를 건다. 이때 굴곡이 생기지 않도록 주의하며, 특히 아이소핑크 사이의 이음새가 밀착되도록 주의 한다.
    (3) 앵커에 PC 패널 혹은 대리석 패널 등 마감재를 걸어 고정 시킨다.

    옥상 단열 공법

    (1) 지붕 슬라브면을 건조시킨 후 아이소핑크를 슬라브면에 밀착 되게 깐다.
    (2) 이때 아이소핑크 간에 틈새가 생기지 않도록 주의한다.
    (3) 내습성 테이프를 이음새에 깐다.
    (4) 방습층을 팽팽하게 깐다.
    (5) 방습층을 시공한다.
    (6) 누름콘크리트를 소정의 두께로 깐다.
    (7) 마감한다.

    * 냉동창고 시공법, 아이스링크 바닥 시공법이 있으며 상세 사항은 문의하여 주시길 바랍니다.
