    • 벽산 바리톤패널은 흡수율(1.0%이하)이 낮아 외기 먼지 등에 의한 표면 오염 시에도 쉽게 닦아낼 수 있어 유지관리가 편리합니다.
    소개

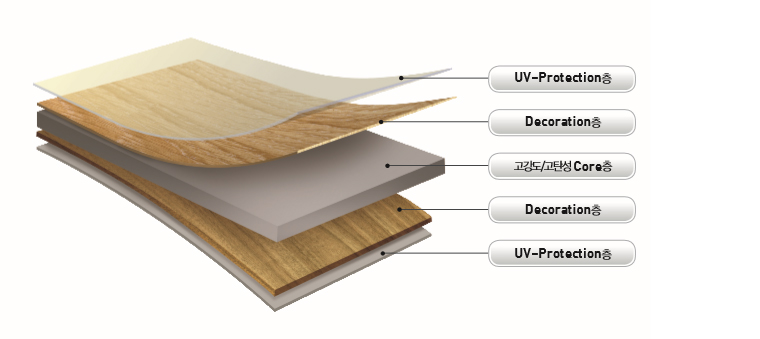

    벽산 바리톤패널은 수십장의 천연 Kraft지와 UV코팅지를 수지에 함침하여 적층 후 고온으로 압축하므로 내구성이 강하고 강도가 높습니다.
    표면은 UV코팅층으로 구성되어 탈색, 변색 및 자외선에 강하고,
    내후성이 우수하며 타외장재에 비하여 유지관리가 편리한 제품입니다.

    소개

    특성
    • 의장성

      자연적 질감과 선명한 색상, 다양한 패턴
      표현이 가능합니다.

      의장성
    • 내구성

      우수한 내충격성, 낮은 흡수율 (1.0%이하)로
      강도가 매우 높습니다.

      내구성
    • 경량성

      무게는 m2당 13kg미만으로 건물의 구조비용을
      절감 가능합니다.

      경량성
    • 내후성

      외장재로서 표면손상이나 부식의 걱정이
      없습니다.

      내후성
    • 안정성

      고온 PRESS생산으로 시공 후 수축, 팽창이
      적습니다.

      안정성
    • 편리성

      시공 후 표면세척이 용이하며, 표면오염 또한
      적습니다.

      편리성
    • 최대규격

      최대 1,240X4,900mm 생산이 가능합니다.


      최대규격
    • 친환경성

      자연과 사람을 생각하는 친환경제품입니다.


      친환경성

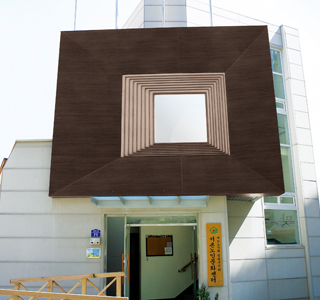

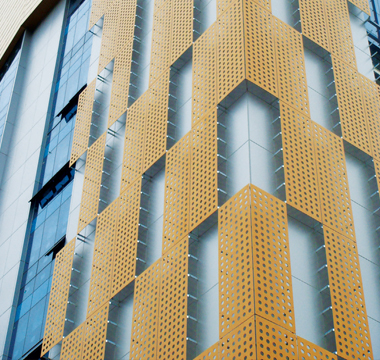

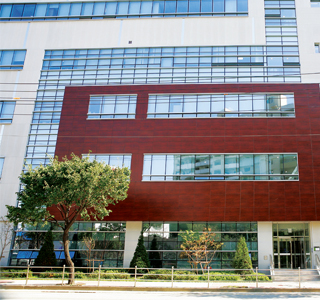

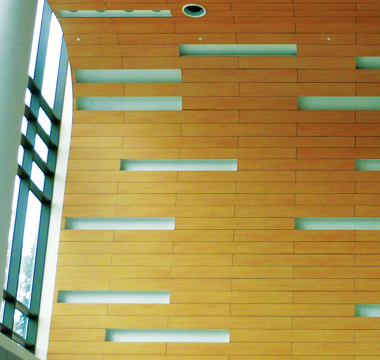

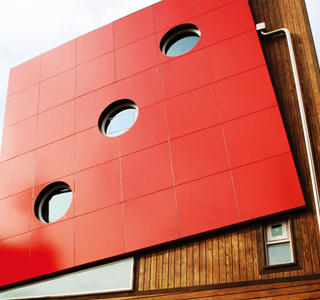

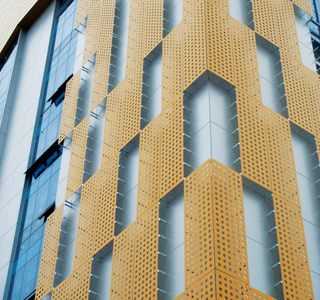

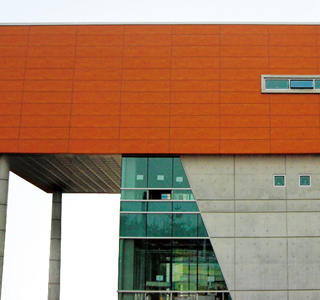

    시공사례
    수원권선 현대아이파크 수원권선 현대아이파크
    서촌 노인문화센터 서촌 노인문화센터
    강동구립 해공도서관 강동구립 해공도서관
    전농 어린이집 전농 어린이집
    판교 이노밸리 판교 이노밸리
    제주 벤처종합 제주 벤처종합
    중산 한뫼도서관 중산 한뫼도서관
    신정동사무소 신정동사무소
    아주대병원 웰빙센터 아주대병원 웰빙센터

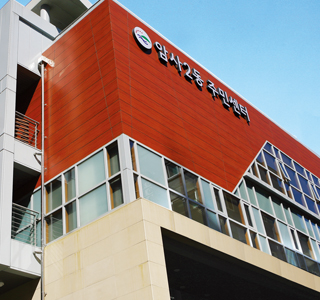

    암사2동 주민센터 암사2동 주민센터
    창현 생태유치원 창현 생태유치원
    규격
    두께(mm) 사이즈 (가로x세로) 패턴
    8T / 10T 1,240 x 2,450mm Wood
    1,240 x 4,900mm
    PATTERN
    • BMT 308
    • BMT 352
    • BMT 377
    • BMT 502
    • BMT 616
    • BMT 617
    • BMT 656

    ※ 본 제품은 견본과 색상이 약간의 차이가 있을 수 있습니다.

    항목 단위 세부기준 시험방법
    밀도 g/㎤ 1.40 이상 KS F 3200
    휨강도 (길이/나비) N/㎟ 100 이상 KS F 3200
    인장강도 (가로/세로) N/㎟(MPa) 70 이상 KS M ISO 527-2
    습윤시 휨강도 (길이/나비) N/㎟ 100 이상 KS F 3200
    휨파괴 하중 (길이/나비) N 4,000이상 KS F 3200
    흡수율 % 1.0 이하 KS F 3200
    흡수길이 변화율 % 0.2 이하 KS F 3200
    흡수두께 팽창율 % 0.5 이하 KS F 3200
    내충격성 - 표면에 균열, 박리가 없어야 한다. KS F 3200
    내오염성 (적색크레용) - 이상없음 (표준회색 색표3호 이상) KS F 3200
    내산성 - 이상없음 KS F 3200
    내알칼리성 - 이상없음 KS F 3200
    내후성 Gray scale Gray scale 4 이상 ISO 4892-2(2,000시간)
    포름알데히드 방산량 mg/L 평균 0.2 이하 KS F 3200
    상세도면도

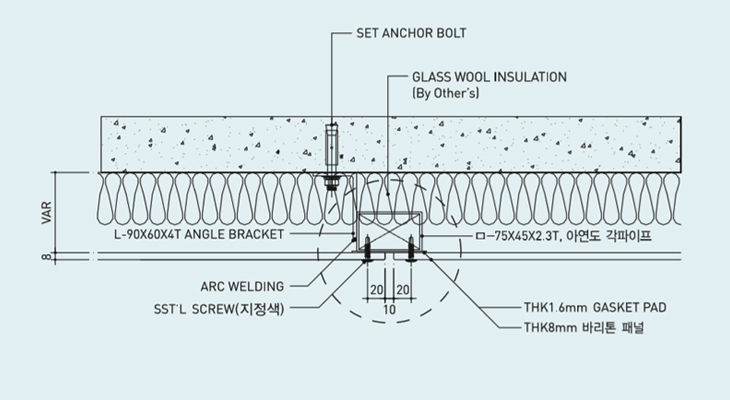

    • 평면 상세도

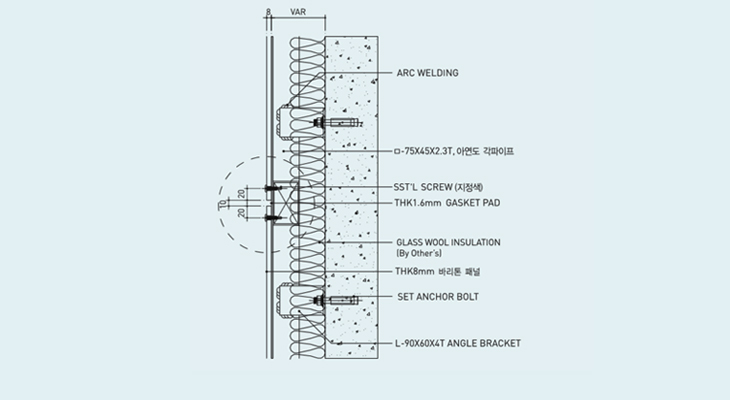

    • 단면 상세도

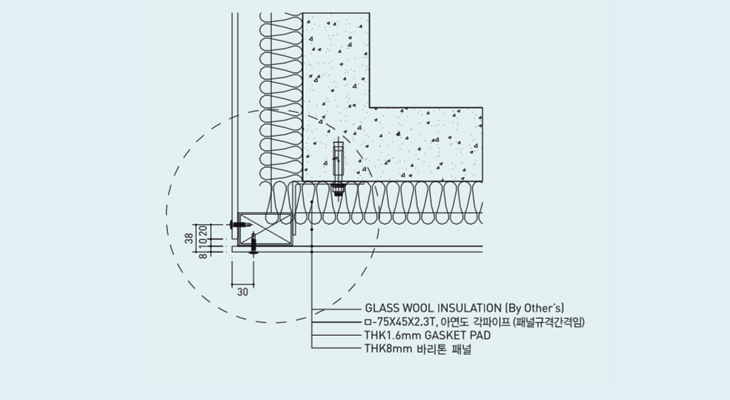

    • 코너 상세도

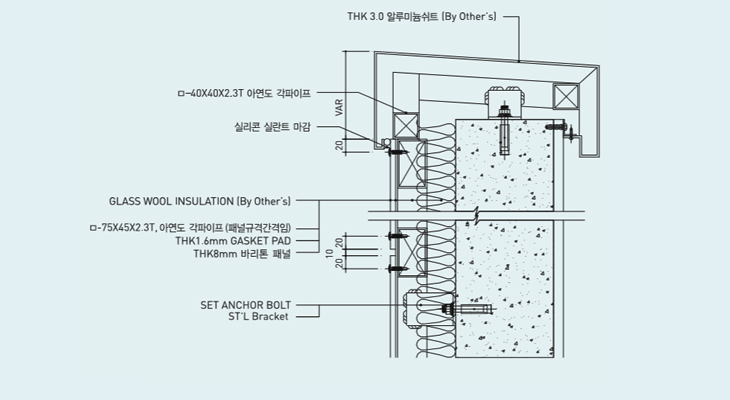

    • 파라펫 상세도

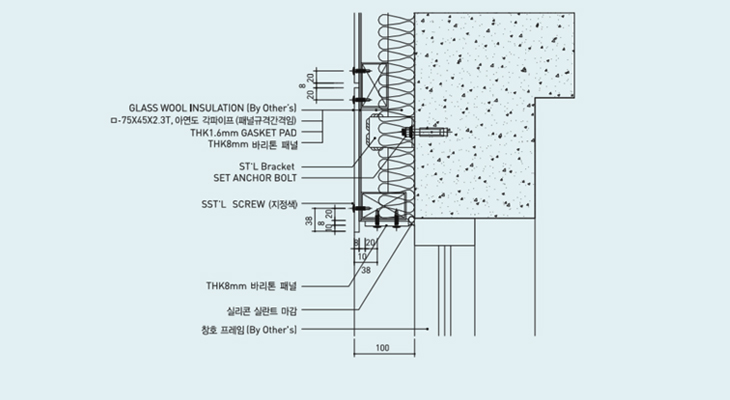

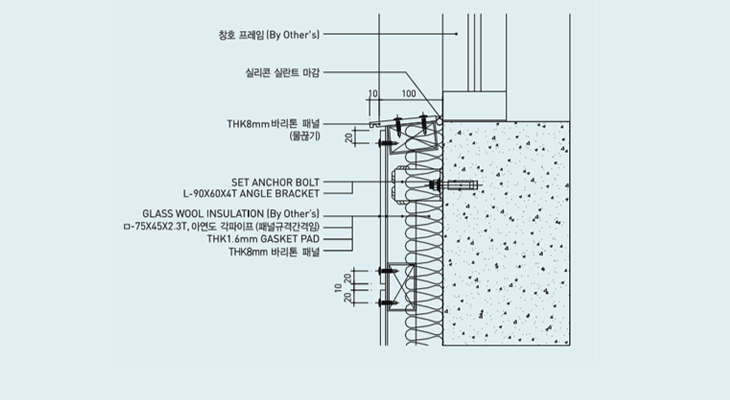

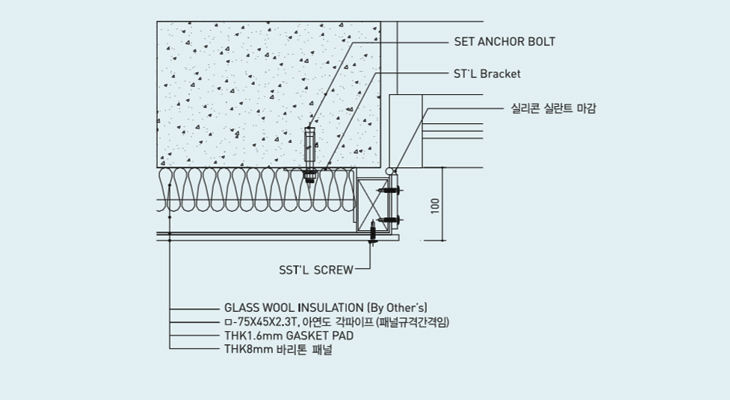

    • 창호상세도-1
    • 창호상세도-2
    • 창호 평면 상세도

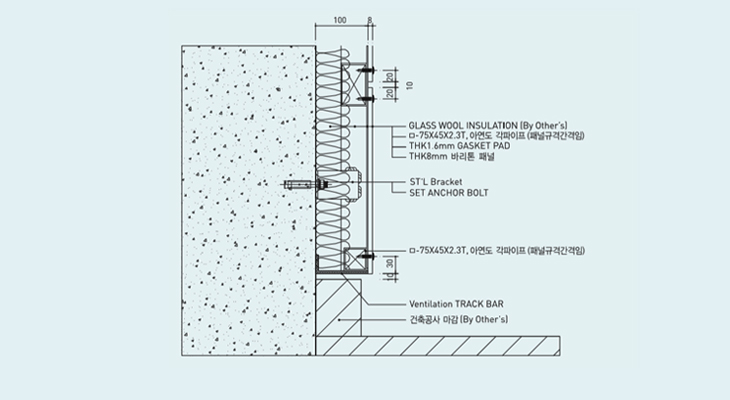

    • 하부마감 단면상세도

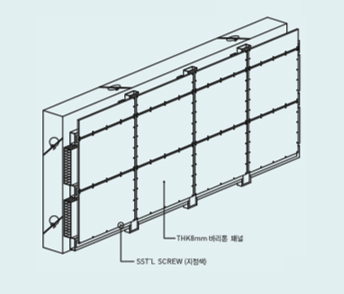

    패널 설치공정

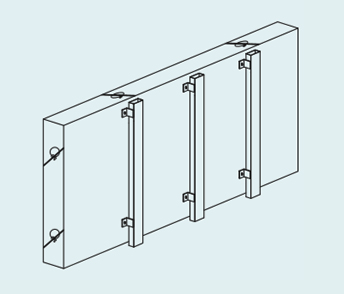

    • 1. 수직재를 설치하기 위한 먹줄 작업

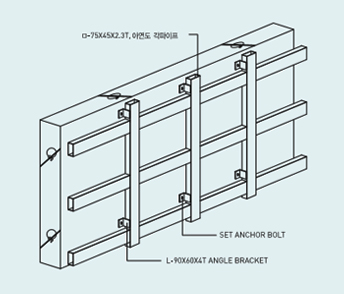

    • 2. SET ANCHOR 및 수직, 수평 각파이프 75x45x2.3T 설치

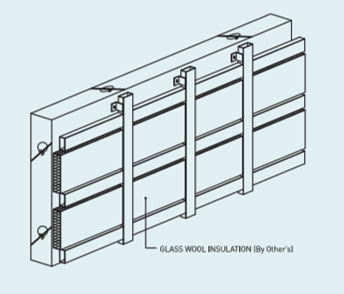

    • 3. 수직, 수평 각파이프 75x45x2.3T 설치 후 단열재 설치

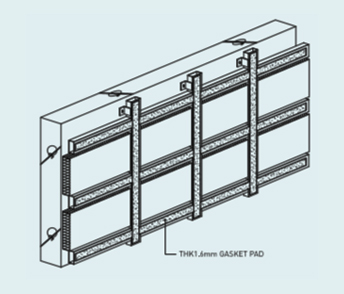

    • 4. 단열재 설치 후 GASKET PAD 부착
    • 5. GASKET PAD 부착 후 각파이프 수평 /수직 줄눈 간격에 맞게 지정 SCREW로 패널 설치
    패널 설치시
    유의사항
    • 1. SCREW를 이용하여 패널 시공시 각 패널에 동일한 힘을 가하여 SCREW를 체결하고 최상의 평활도를 유지 하여야 한다.
           GASKET PAD는 THK1.6mm로 하며, 두꺼운 PAD 사용시 평활도가 고르지 못하다.
    • 2. SCREW를 필요 이상 강한 힘으로 체결시 목부분이 절단되는 현상이 발생 가능하므로 주의를 요한다.
    • 3. SCREW는 SST'L SCREW로 사용한다. (스텐410/칼라TOX)
    • 4. SCREW는 헤드부위에 지정색으로 도장 된 것을 사용한다.
    • 5. 하계 / 동계 / 춘추계 시공시 패널의 특성을 (수축과 팽창)고려하여 시공한다.
